刚性吊杆的工作原理与承重能力

1. 刚性吊杆的定义与结构特性

在现代工程结构的悬吊系统中，**刚性吊杆**作为一种核心承载元件，其设计原理与弹性吊杆形成鲜明对比。与传统依赖材料弹性变形吸收载荷的吊杆不同，刚性吊杆通过几何形状和材料刚度的协同作用，在承受载荷时仅发生微小弹性变形，从而保证结构的稳定性与载荷传递的精确性。这种特性使其在桥梁、起重机、舞台机械等需要高承载精度的场景中占据不可替代的地位。

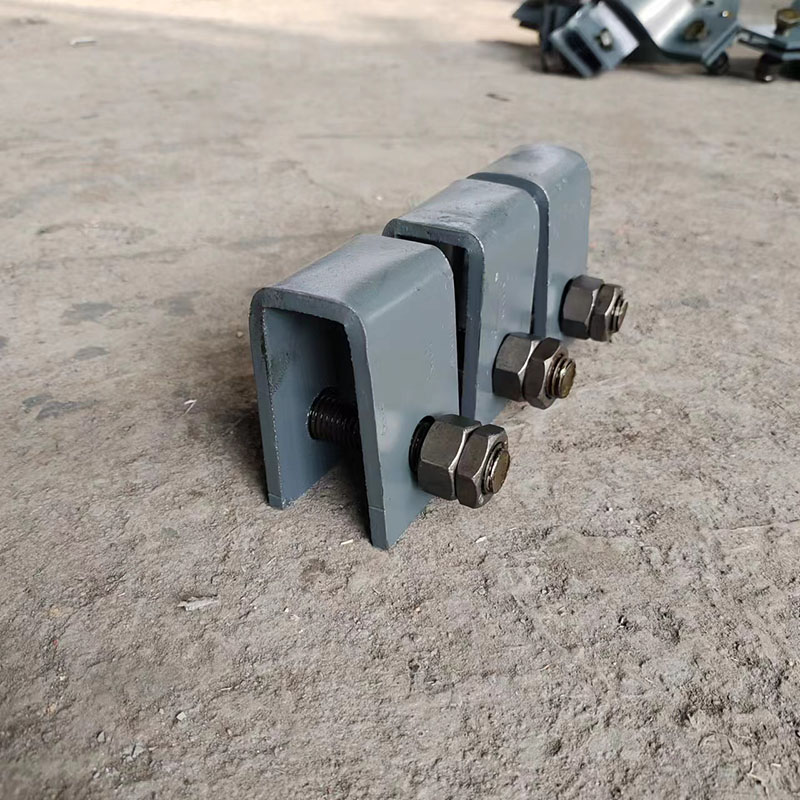

1.1 刚性吊杆的核心结构

典型刚性吊杆由高强度金属材料（如合金钢、碳纤维复合材料）或刚性桁架构成，其截面形状多为圆形、方形或工字形。以桥梁吊杆为例，其直径通常根据主缆拉力与跨度需求设计，而工业起重机的刚性吊杆则可能采用空心圆柱结构以平衡重量与抗弯性能。值得注意的是，刚性吊杆的"刚性"并非绝对无变形，而是通过材料弹性模量与截面惯性矩的优化组合，将应变控制在极小范围内。

 1.2 与弹性吊杆的本质区别

传统弹性吊杆（如橡胶减震吊杆）通过材料形变吸收振动能量，但这也导致载荷传递路径的滞后性。**刚性吊杆**则通过轴向刚度与弯曲刚度的精确匹配，实现载荷的瞬时传递。例如在斜拉桥中，刚性吊杆可将索塔的拉力直接转化为桥面的支撑力，而不会因弹性蠕变导致结构位移超限。

 2. 刚性吊杆的力学工作原理

2.1 静力平衡机制

刚性吊杆的承载本质是基于材料力学中的拉压平衡原理。当吊杆受到轴向拉力时，其内部产生的应力需满足公式：

$$ \sigma = \frac{F}{A} \leq [\sigma] $$

其中$F$为吊杆承受的轴向力，$A$为截面面积，$[\sigma]$为材料的许用应力。以某跨径300米的斜拉桥为例，若单根吊杆承受1000kN拉力，采用直径150mm的钢棒（$A=0.0177m^2$），其内部应力可达56.5MPa，这要求材料具备足够的屈服强度余量。

2.2 抗弯与抗扭特性

除轴向受力外，刚性吊杆还需抵抗横向弯矩与扭矩。其抗弯刚度由截面惯性矩$I$决定：

$$ I = \frac{\pi d^4}{64} \quad (\text{圆形截面}) $$

当吊杆长度$L$与直径$d$比增大时，抗弯能力指数级下降。因此，超长吊杆常采用桁架结构或空心截面以提升$I/L$比值。例如，某港口起重机的20米刚性吊杆采用八角形空心截面，相较实心圆钢吊杆，在保持同等抗弯刚度下减重30%。

2.3 动态载荷响应

在冲击载荷或振动工况下，刚性吊杆的动力学特性表现为低阻尼高频振动。其固有频率$f$可由公式：

$$ f = \frac{1}{2L} \sqrt{\frac{E}{\rho}} $$

计算得出（$E$为弹性模量，$\rho$为密度）。实验数据显示，直径50mm的钢质吊杆在10kN冲击载荷下的振动衰减时间不足0.5秒，这得益于其高材料阻尼与几何刚度的协同作用。

3. 承重能力的量化分析

3.1 关键影响因素

刚性吊杆的极限承重能力受三大要素制约：

1. **材料强度**：屈服强度决定静态承载上限，疲劳强度影响循环载荷寿命

2. **几何参数**：长度$L$与直径$d$比直接影响抗弯稳定性，长细比$\lambda=L/i$（$i$为回转半径）需小于临界值

3. **连接刚度**：两端铰接或固接方式改变受力模型，铰接时理论承重能力较固接降低15%-20%

3.2 工程计算模型

基于欧拉压杆稳定理论，刚性吊杆的临界载荷$P_{cr}$为：

$$ P_{cr} = \frac{\pi^2 E I}{L^2} $$

实际设计中需引入安全系数$n$（通常取2.0-3.0），并考虑温度梯度、风振等附加效应。例如，某体育馆屋顶的刚性吊杆在百年一遇风荷载（0.8kN/m²）作用下，经有限元分析显示最大应力为许用应力的82%，验证了设计冗余度。

3.3 失效模式与预防

刚性吊杆的典型失效包括：

脆性断裂：多因材料缺陷或低温脆化（如碳钢在-20℃以下冲击功骤降）

屈曲失稳：长细比过大导致轴向载荷超过临界值

疲劳破坏：交变应力幅超过材料耐久极限（如起重机吊杆每日经历数百次加载循环）

预防措施涵盖材料热处理（如调质处理提升综合机械性能）、表面防腐处理（热浸镀锌或喷涂环氧涂层）、以及定期无损检测（超声波探伤或磁粉检测）。

4. 刚性吊杆的工程应用实践

4.1 桥梁工程中的范式应用

在斜拉桥与悬索桥中，**刚性吊杆**承担着主缆与桥面间的力传递枢纽角色。以某主跨800米的双塔斜拉桥为例，其208根刚性吊杆采用直径90mm的镀锌钢丝束，单根破断拉力达3500kN。通过调整吊杆张力，工程师可将桥面标高误差控制在±5mm以内，充分体现刚性系统的可控性优势。

4.2 工业起重设备的适配改造

传统起重机多采用柔性钢丝绳吊具，但在吊装精密设备时易产生摆动。某汽车制造厂的重型龙门吊通过改用刚性吊杆系统，将吊装定位时间从45秒缩短至8秒，且重复定位精度达到±1mm。这种改造通过在吊杆末端加装万向球铰接头，既保持了刚性传导特性，又释放了局部转动自由度。

4.3 特殊场景的创新应用

在舞台机械领域，刚性吊杆被用于实现道具的快速升降与精准定位。某剧院的飞行吊杆系统采用碳纤维复合材料吊杆，直径仅40mm却能承受200kg载荷，其自重轻、抗扭刚度高的特点完美适应频繁启停工况。此外，航天发射塔的脐带电缆吊杆采用蜂窝状铝合金结构，在保证电磁屏蔽性能的同时将线膨胀系数控制在极低水平。

5. 刚性吊杆的技术演进方向

5.1 材料体系革新

随着复合材料技术的发展，碳纤维/钛合金层压吊杆已进入试验阶段。这类材料在保持高强度的同时，可将密度降至钢材的1/4，显著提升吊杆的动态响应特性。某风电叶片安装用的刚性吊杆即采用玻璃纤维增强塑料（GFRP），成功将海上作业时的振动幅度降低40%。

5.2 智能监测集成

现代刚性吊杆正朝着"感知-执行"一体化方向发展。通过在吊杆内部预埋光纤传感器，可实时监测应力分布、温度场变化及微裂纹扩展。某跨海大桥的吊杆健康监测系统显示，运营三年期间最大应力波动仅5%，验证了结构长期可靠性。

5.3 拓扑优化设计

基于参数化建模与拓扑优化算法，新一代刚性吊杆开始突破传统圆柱/桁架形态。某空间站机械臂的伸缩吊杆采用仿生鱼骨结构，在收缩状态下长度减少60%的同时保持承载能力不变，展现了几何优化对性能提升的巨大潜力。

 结语：从工程构件到系统科学的跨越

从简单的传力元件到融合材料科学、固体力学与智能技术的系统解决方案，**刚性吊杆**的发展历程折射出工程技术领域的创新脉络。在未来的智慧城市、深空探索与极端环境作业中，这类看似"僵硬"的构件将继续扮演弹性应变与刚性支撑的辩证统一体，成为连接人类工程梦想与物理现实的可靠纽带。当新材料突破材料强度的天花板，当数字孪生技术赋予吊杆"思考"能力，刚性吊杆或将重新定义"刚柔并济"的工程哲学内涵。
