花篮螺丝的选型与使用方法

时间:2025-05-09     作者:国昊管道支架【原创】

在工程建设与设备安装的广阔领域中,常常需要对钢索、拉杆等部件进行精准的张紧与固定,以保障结构的稳定与安全。花篮螺丝,这个外形独特、构造精巧的连接件,就如同一位 “幕后英雄”,在各类场景中发挥着不可替代的作用。无论是高耸的建筑幕墙支撑体系,还是复杂的桥梁拉索结构,又或是船舶航行时稳定桅杆的索具系统,花篮螺丝都凭借其灵活的调节功能和可靠的连接性能,确保各部件在受力状态下依然保持稳固。然而,要让花篮螺丝充分发挥效能,正确的选型与规范的使用缺一不可。如果选型错误,可能导致无法承受实际载荷而断裂;使用不当,则会使连接松动,带来安全隐患。因此,深入了解花篮螺丝的选型要点与使用方法,对保障工程质量和设备安全意义深远。

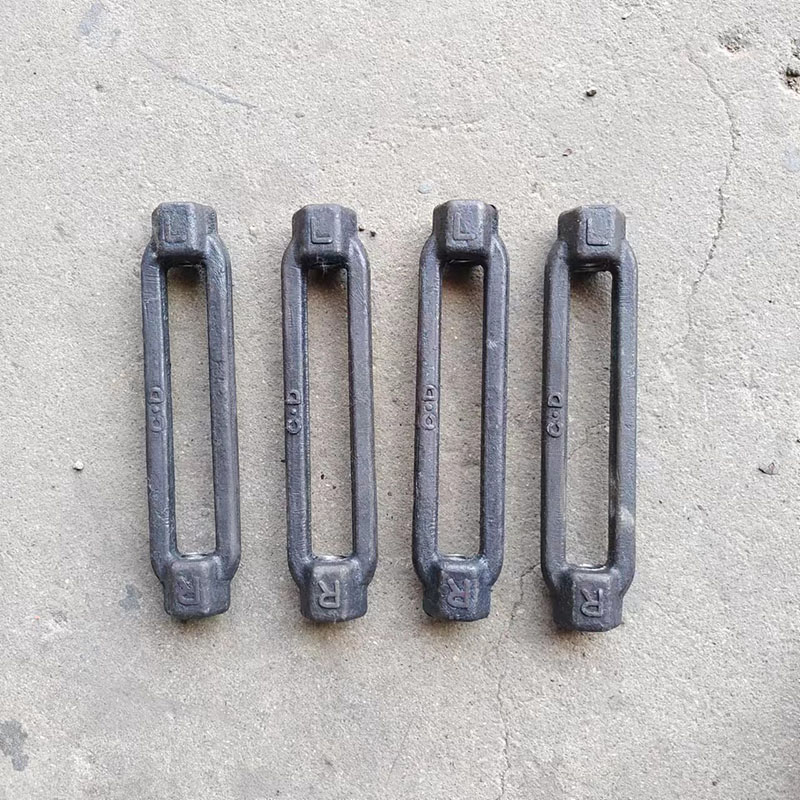

花篮螺丝L5.20


一、花篮螺丝的结构、分类与工作原理

(一)花篮螺丝的结构组成

花篮螺丝主要由两个带有螺纹的端部构件和一个带有内螺纹的调节螺母组成。端部构件通常为钩状、环状或 U 形等形式,用于连接钢索、拉杆等部件;调节螺母贯穿于两个端部构件之间,通过旋转调节螺母,能够改变两个端部构件之间的距离,从而实现对连接部件的张紧或放松。以常见的 OO 型花篮螺丝为例,其两端均为环状结构,可方便地与钢丝绳套环配合使用,中间的调节螺母呈圆柱形,表面设有外螺纹,与端部构件的内螺纹相互配合。

(二)花篮螺丝的分类

1、按外形分类

(1)OO 型(双环型):两端均为环状结构,适用于连接两端带有套环的钢丝绳、链条等柔性部件,在建筑幕墙拉索、广告牌固定等场景中应用广泛。

(2)CC 型(双钩型):两端为钩状结构,便于直接钩挂在带孔的部件上,如船舶桅杆的索具连接、起重设备的临时固定等,操作简便,连接迅速。

(3)CO 型(钩环型):一端为钩状,一端为环状,结合了 OO 型和 CC 型的特点,使用更加灵活,可适应不同类型的连接需求,常用于电力线路的拉线调节、小型吊装设备的索具连接等。

2、按材质分类

(1)碳钢花篮螺丝:具有较高的强度和韧性,价格相对较低,适用于一般工业和建筑领域的常规连接,如普通钢结构的拉紧固定。但碳钢材质在潮湿环境或有腐蚀性介质的场合容易生锈,需要进行防腐处理,如镀锌、涂漆等。

(2)不锈钢花篮螺丝:采用不锈钢材质制造,具有优异的耐腐蚀性和抗氧化性,能够在潮湿、酸碱等恶劣环境下长期使用,常用于化工、食品、海洋工程等对耐腐蚀性要求较高的领域,如沿海地区的建筑拉索、化工设备的管道固定等。虽然不锈钢花篮螺丝成本较高,但从长期使用和维护成本来看,具有较高的性价比。

(3)合金钢花篮螺丝:在碳钢的基础上添加了合金元素,如锰、铬、钼等,使材料的强度、硬度和耐磨性得到显著提高,适用于承受较大载荷和冲击的场合,如重型机械的连接部件、桥梁工程的高强度拉索固定等。

(三)花篮螺丝的工作原理

花篮螺丝的工作原理基于螺纹的传动原理。当旋转调节螺母时,由于调节螺母与两端构件的螺纹相互啮合,螺母的旋转运动转化为两端构件的直线运动。当顺时针旋转调节螺母时,两个端部构件相互靠近,从而拉紧连接在端部的钢索或拉杆;逆时针旋转调节螺母时,两个端部构件相互远离,实现放松的效果。通过这种方式,能够精确地调节连接部件的张力,使其达到所需的紧固程度。在实际应用中,可根据具体的受力情况和调节需求,选择合适规格和类型的花篮螺丝,以确保连接的可靠性和稳定性。


二、花篮螺丝的选型要点

(一)确定载荷参数

在选型花篮螺丝之前,首要任务是准确确定所需承受的载荷参数,包括静态载荷和动态载荷。静态载荷主要指连接部件自身的重量以及长期作用在其上的恒定外力,例如建筑幕墙拉索所承受的玻璃幕墙重量和风力产生的压力;动态载荷则包括因设备运行、振动、冲击等因素产生的瞬时变化的力,如起重机在起吊重物时,拉索受到的惯性力和冲击力。

确定载荷参数时,需要根据工程设计图纸和相关规范进行详细计算。对于复杂的受力情况,还可以借助有限元分析软件进行模拟计算,以获得更准确的载荷数据。同时,考虑到一定的安全储备,选型时花篮螺丝的额定载荷应大于实际计算载荷。一般来说,安全系数可根据工程的重要程度和使用环境选取,通常在 2 - 5 之间。例如,在普通建筑工程中,安全系数可取 2 - 3;在重要的桥梁工程或重型机械中,安全系数应取 3 - 5。

(二)考虑工作环境

工作环境对花篮螺丝的选型有着重要影响。不同的环境条件,如温度、湿度、腐蚀性介质等,会对花篮螺丝的材质和性能产生不同程度的影响。在高温环境下,需要选择耐高温性能好的材质,如合金钢或特殊的高温合金材质,以防止花篮螺丝因温度过高而强度下降;在潮湿环境或有腐蚀性气体、液体的场合,应优先选用不锈钢材质的花篮螺丝,避免发生锈蚀,影响连接强度。

此外,工作环境的空间大小和操作便利性也需要考虑。如果安装空间有限,应选择外形紧凑、便于操作的花篮螺丝类型;对于需要频繁调节的场合,应选择调节螺母操作方便、省力的款式,如带有手柄或加长杆的花篮螺丝,以提高工作效率。

(三)匹配连接部件

花篮螺丝的选型必须与连接部件相匹配,包括连接部件的类型、规格和连接方式。对于钢丝绳,需要根据钢丝绳的直径选择合适孔径的花篮螺丝端部构件,确保连接牢固且不会对钢丝绳造成损伤;对于拉杆,要考虑拉杆的螺纹规格,选择与之匹配的花篮螺丝内螺纹规格,保证连接的紧密性。

同时,连接方式也至关重要。如果采用焊接连接,应选择端部构件带有焊接端的花篮螺丝,并确保焊接质量符合相关标准;如果采用螺栓连接,要根据螺栓的直径和长度选择合适的螺母和垫片,保证连接的可靠性。在实际应用中,还可以根据具体情况选择一些辅助连接件,如钢丝绳套环、卸扣等,以增强连接的稳定性和安全性。

(四)关注尺寸规格

花篮螺丝的尺寸规格包括长度、直径、调节范围等参数,这些参数直接影响其使用效果和适用范围。长度和直径应根据实际安装空间和承载要求进行选择,确保能够满足连接和受力的需要。调节范围则决定了花篮螺丝能够实现的张紧或放松程度,需要根据连接部件的位移要求进行确定。

例如,在建筑幕墙拉索系统中,由于拉索在温度变化和风力作用下会产生一定的伸缩位移,因此需要选择调节范围较大的花篮螺丝,以保证拉索始终处于张紧状态。同时,还要注意花篮螺丝的尺寸与连接部件的尺寸相协调,避免出现过大或过小的情况,影响连接效果和整体结构的美观。


三、花篮螺丝的使用方法

(一)安装前的准备工作

1、材料检查:在安装花篮螺丝之前,要对其进行全面的材料检查。检查外观是否有裂纹、变形、锈蚀等缺陷,螺纹是否完整、清晰,有无损坏或卡死现象。同时,核对花篮螺丝的型号、规格、材质是否与设计要求一致,确保产品质量符合标准。对于有质量问题的花篮螺丝,严禁使用,应及时更换。

2、连接部件准备:对与花篮螺丝连接的钢索、拉杆等部件进行检查,确保其表面清洁、无油污、无损伤。根据设计要求,对连接部件进行必要的加工和处理,如钢丝绳的端头制作、拉杆的螺纹加工等。同时,准备好所需的辅助连接件,如套环、卸扣、螺栓、螺母、垫片等,并检查其质量和规格是否合适。

3、安装工具准备:准备好安装所需的工具,如扳手、钳子、卷尺、起重设备等。确保工具完好无损,能够正常使用。对于一些特殊规格或大型的花篮螺丝,可能需要使用专用的安装工具,应提前准备齐全。

(二)安装过程中的操作要点

1、连接部件安装:根据设计要求和实际安装位置,将钢索、拉杆等连接部件与花篮螺丝的端部构件进行连接。如果是钢丝绳与 OO 型花篮螺丝连接,应先将钢丝绳穿过套环,然后将套环与花篮螺丝的环状端部连接,使用卸扣或其他连接件固定牢固;如果是拉杆与花篮螺丝连接,应将拉杆的螺纹端旋入花篮螺丝的内螺纹孔中,确保螺纹啮合深度足够,并用螺母和垫片拧紧固定。在连接过程中,要注意连接部件的方向和位置正确,避免出现扭曲或错位现象。

2、调节螺母安装:将调节螺母旋入两端构件的螺纹中,注意调节螺母的旋入方向应与所需的调节方向一致。在旋入调节螺母时,要确保其螺纹与端部构件的螺纹紧密配合,无松动或卡滞现象。如果调节螺母较难旋入,可以涂抹适量的润滑剂,如黄油或石墨粉,以减小摩擦阻力。

3、初步调节:在完成连接部件和调节螺母的安装后,进行初步调节。通过旋转调节螺母,使连接部件处于初步张紧状态,但不要过度张紧,以免对连接部件造成损伤。在初步调节过程中,要使用卷尺等测量工具,测量连接部件的长度或张紧程度,确保其符合设计要求的初始状态。同时,检查花篮螺丝和连接部件的连接是否牢固,有无松动现象。

(三)使用过程中的调节与维护

1、精确调节:在设备或结构安装完成后,根据实际需要对花篮螺丝进行精确调节,使连接部件达到所需的张紧程度。调节时,应缓慢旋转调节螺母,逐步增加或减小张力,并使用拉力计等测量工具实时监测连接部件的张力值,确保其在设计允许的范围内。在调节过程中,要注意两侧的调节螺母应同步旋转,避免出现受力不均的情况。当达到所需的张力值后,使用扳手将调节螺母拧紧固定,防止其在使用过程中松动。

2、定期检查:在花篮螺丝使用过程中,需要定期进行检查。检查内容包括花篮螺丝的外观是否有裂纹、变形、锈蚀等情况,螺纹是否松动,连接部件是否有磨损或损伤,以及张力是否保持在正常范围内。对于发现的问题,应及时进行处理。如发现螺纹松动,应立即拧紧螺母;如发现花篮螺丝或连接部件有损伤,应根据损伤程度进行修复或更换。

3、维护保养:为了延长花篮螺丝的使用寿命,应进行定期的维护保养。在潮湿或有腐蚀性介质的环境中,要定期对花篮螺丝进行清洁和防腐处理,如擦拭表面的污垢和水渍,涂抹防锈油脂或防腐漆等。对于长期使用的花篮螺丝,还可以定期对其进行润滑,以减小螺纹之间的摩擦阻力,提高调节的灵活性。同时,要避免花篮螺丝受到过度的冲击和振动,防止其结构受损。


四、工程案例分析

(一)案例一:某建筑幕墙工程

在某大型商业建筑的幕墙工程中,采用了钢索支撑结构来固定玻璃幕墙。为了确保钢索的张紧度和稳定性,选用了 OO 型不锈钢花篮螺丝。在选型过程中,根据玻璃幕墙的重量、风力荷载等因素,计算出钢索所需承受的最大载荷为 50kN,考虑到安全系数为 3,最终选择了额定载荷为 150kN 的花篮螺丝。

在安装过程中,严格按照安装步骤进行操作。先将钢丝绳穿过套环,然后将套环与花篮螺丝的环状端部用卸扣连接牢固;接着安装调节螺母,并进行初步调节,使钢索处于初步张紧状态。在幕墙安装完成后,使用拉力计对钢索的张力进行精确调节,将张力值控制在设计要求的 45 - 55kN 范围内。经过定期检查和维护,该幕墙工程在使用过程中,花篮螺丝和钢索系统始终保持稳定,未出现任何安全问题。

(二)案例二:某船舶桅杆索具系统

在一艘远洋船舶的桅杆索具系统中,使用了 CC 型碳钢花篮螺丝来调节桅杆的拉索张力。由于船舶在航行过程中会受到风浪的冲击和振动,对花篮螺丝的抗疲劳性能和连接可靠性要求较高。在选型时,充分考虑了船舶的航行环境和桅杆的受力情况,选择了经过特殊热处理、具有较高强度和抗疲劳性能的合金钢花篮螺丝。

在安装过程中,将花篮螺丝的钩状端部直接钩挂在桅杆和船体上的带孔部件上,并用螺栓和螺母进行固定。在船舶航行前,对花篮螺丝进行了仔细的检查和调节,确保拉索的张力均匀且符合设计要求。在船舶航行过程中,定期对花篮螺丝进行检查,发现有轻微的锈蚀现象,及时进行了清洁和防锈处理。通过正确的选型和规范的使用,该船舶的桅杆索具系统在长期的航行中保持稳定,为船舶的安全航行提供了有力保障。

五、结论

花篮螺丝作为一种重要的连接和调节部件,在众多工程领域中发挥着不可或缺的作用。正确的选型是确保花篮螺丝能够满足工程需求、保障结构安全的前提,需要综合考虑载荷参数、工作环境、连接部件和尺寸规格等多方面因素;而规范的使用方法则是充分发挥花篮螺丝性能、延长其使用寿命的关键,包括安装前的准备工作、安装过程中的操作要点以及使用过程中的调节与维护。

随着工程技术的不断发展和进步,对花篮螺丝的性能和质量要求也在不断提高。在今后的工程实践中,我们应不断学习和掌握花篮螺丝的相关知识和技术,根据实际工程需求,选择合适的花篮螺丝,并严格按照规范进行使用和维护,确保各类工程的顺利进行和设备的安全运行。同时,也期待花篮螺丝在材料、结构和功能等方面不断创新和改进,为工程建设和设备安装提供更加可靠、高效的解决方案。
