风管支吊架的选择与优化配置

时间:2025-04-30     作者:国昊管道支架【原创】

在现代化建筑中,通风空调系统如同建筑物的“呼吸系统”,而风管支吊架则是支撑这一系统安全运行的关键骨骼。从商业综合体到工业厂房,从医院手术室到数据中心机房,风管支吊架的合理选型与优化配置直接影响着系统稳定性、施工效率与长期运维成本。然而,当前工程实践中,支吊架设计仍存在“过度保守”或“简单套用”的误区,导致材料浪费、空间占用甚至安全隐患。本文将结合工程力学原理与实际案例,系统阐述风管支吊架的选型逻辑与优化路径,为行业提供可落地的技术解决方案。

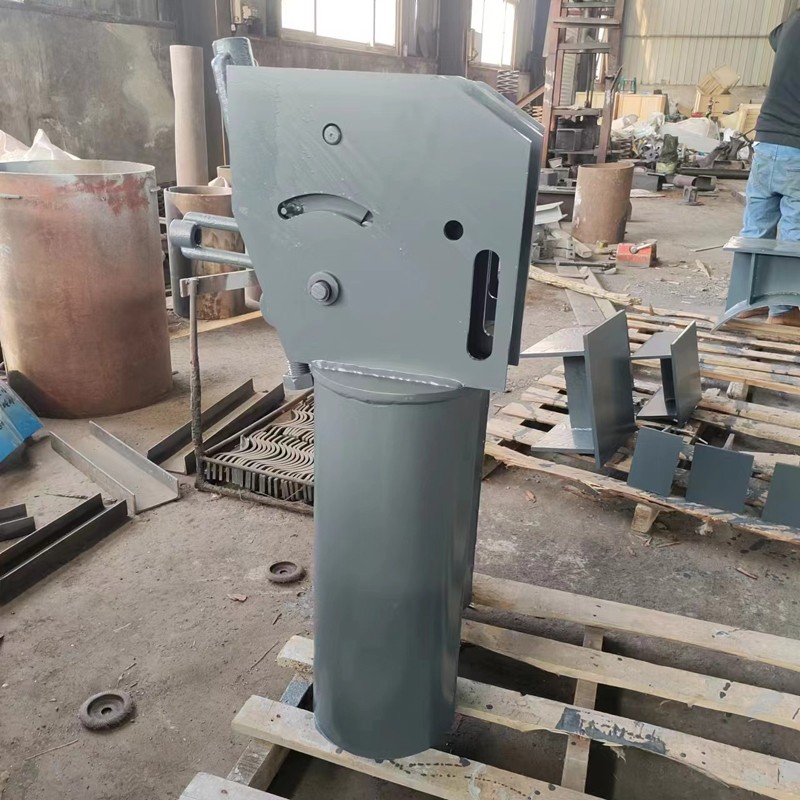

恒力弹簧组件LB23


一、风管支吊架选型的核心逻辑:从荷载计算到场景适配

风管支吊架的首要任务是安全承载管道自重、介质重量及动态荷载。根据《通风与空调工程施工质量验收规范》,支吊架间距需满足风管最大挠度不超过允许值(通常为跨度的1/400)。但实际工程中,荷载计算常陷入“公式化”误区,需建立三维分析模型:

1、动态荷载的隐性影响

除静荷载外,需考虑风管内气流脉动、设备振动传递及地震作用。例如,变风量系统(VAV)因风量频繁调节产生的交变应力,可能使支吊架疲劳寿命缩短30%以上。此时应优先选用带有减振元件的弹簧吊架,并通过有限元分析验证关键节点的应力分布。

2、空间约束的几何适配

在狭小管廊或异形空间中,传统槽钢支架可能因安装空间不足导致焊接质量下降。此时可选用装配式铝合金支吊架,其模块化设计能实现90°弯头处的无缝衔接,并通过预应力螺栓连接技术将安装误差控制在±1mm以内。

3、环境介质的特殊要求

在腐蚀性环境(如化工厂房)中,碳钢支架需进行热镀锌处理,镀层厚度应≥85μm,并通过盐雾试验480小时无锈蚀。对于洁净室场景,则需采用304不锈钢支架配合无尘安装工艺,避免金属碎屑污染环境。


二、优化配置的三大技术路径

1. 拓扑优化:从经验设计到参数化建模

传统支吊架布局依赖工程师经验,易出现“密集区浪费,稀疏区风险”的矛盾。基于BIM的拓扑优化技术可建立风管系统的参数化模型,通过迭代算法自动生成最优支点位置。某机场航站楼项目应用该技术后,支吊架用量减少23%,同时将最大挠度控制在12mm以内(原设计为18mm)。

2. 材料革新:高强钢与复合材料的协同应用

Q355B高强钢支架在相同承载力下可减重40%,其屈服强度达355MPa,特别适用于大跨度重载场景。而玻璃钢复合材料支架则凭借1.6g/cm³的低密度与优异的耐腐蚀性,在沿海地区污水处理厂中展现独特优势,使用寿命较传统材料延长2倍以上。

3. 智能监测:从被动维护到预测性运维

在支吊架关键节点部署光纤光栅传感器,可实时监测应力变化与位移偏移。某数据中心项目通过建立数字孪生平台,将支吊架健康状态数据与空调系统运行参数关联分析,成功预警3次潜在失稳风险,避免非计划停机损失超千万元。


三、典型场景的配置方案解析

1. 高层建筑竖井风管系统

在超高层建筑中,风管需穿越数十个设备层。此时应采用分段式抗震支吊架,每段长度控制在3-6m,并设置双向滑动支座消除热胀冷缩影响。某300米超高层项目通过在设备层设置弹簧减振器,使竖向振动加速度从0.35g降至0.12g,满足五星级酒店振动标准。

2. 工业厂房大跨度风管

对于跨度超过12m的厂房风管,传统槽钢支架易出现腹板失稳。可改用桁架式支吊架,通过三角形稳定结构将承载力提升60%。某汽车总装车间应用该方案后,支架截面高度从300mm降至180mm,释放净高空间供AGV小车通行。

3. 医疗洁净区域

手术室支吊架需满足百级洁净标准,传统焊接方式会产生微粒污染。可采用预制化装配支架,通过高精度数控机床加工连接件,现场仅需螺栓紧固。某三甲医院项目通过此工艺将安装粉尘浓度控制在0.5μg/m³以下,远低于行业标准。


四、行业痛点与突破方向

当前支吊架配置仍面临两大难题:一是设计软件与生产设备的数据断层,导致优化方案难以落地;二是运维阶段缺乏状态监测手段,使优化效果随时间衰减。未来需构建“设计-生产-运维”全生命周期数字化平台,通过物联网技术实现支吊架健康状态的实时反馈与自适应调整。

在双碳目标背景下,轻量化与可回收设计将成为新趋势。某企业研发的镁铝合金支吊架,密度仅为钢材的1/3,且100%可回收利用,已在多个绿色建筑项目中试点应用。这预示着风管支吊架技术正从单一的功能性构件,向集成安全、节能、环保的复合型系统演进。


结语

风管支吊架的选型与优化,本质上是工程力学、材料科学与数字化技术的深度融合。从荷载计算的精细化,到空间适配的智能化,再到运维管理的预见性,每一个环节的突破都在重塑行业的价值边界。当支吊架不再是隐蔽工程中的“配角”,而是成为系统效能提升的关键变量时,建筑机电工程将真正迈入精准化、可持续的发展新阶段。未来的工程师,需要以更开放的思维拥抱技术迭代,在毫米级的精度追求中,构建起支撑现代建筑的隐形脊梁。
