弹簧箱的设计与制造要点

时间:2025-04-30     作者:国昊管道支架【原创】

引言

在现代工业生产和机械设计中,弹簧箱作为一种关键的功能性组件,其重要性往往被低估。从精密仪器到重型机械,从家用电器到航空航天设备,弹簧箱的身影无处不在。它不仅是能量储存和释放的媒介,更是系统安全、减震缓冲的核心部件。弹簧箱的设计与制造质量直接关系到整个设备的使用寿命和性能表现。本文将深入探讨弹簧箱的设计原理、材料选择、制造工艺以及质量控制等关键环节,为相关领域的工程师和技术人员提供实用的参考指南。

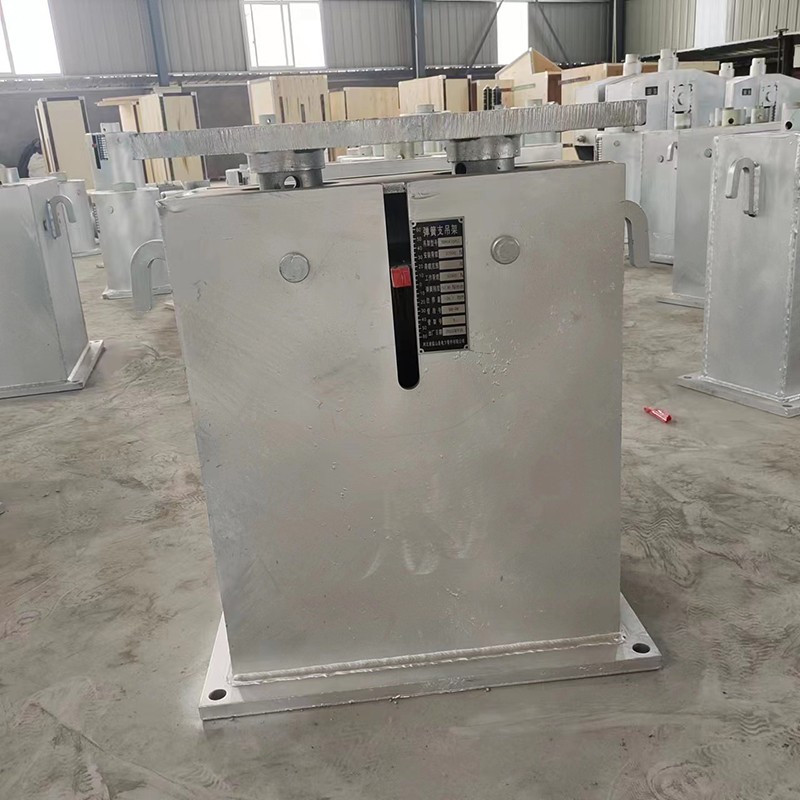

弹簧箱


一、弹簧箱的基本概念与分类

弹簧箱是由一个或多个弹簧元件及其配套外壳组成的装置系统,主要用于控制运动、储存能量、减震缓冲或测量力的大小。根据使用环境和功能需求的不同,弹簧箱可分为多种类型。

‌压缩型弹簧箱‌是最常见的类型,主要用于承受轴向压力,如汽车悬挂系统中的减震装置。‌拉伸型弹簧箱‌则设计用于承受拉力,常见于各种张紧机构和安全装置中。‌扭转型弹簧箱‌适用于需要承受扭矩的场合,如门铰链和某些机械传动系统。此外,还有‌复合型弹簧箱‌,它结合了多种弹簧类型的特点,能够同时应对复杂多变的受力情况。

从结构上看,弹簧箱又可分为‌开放式‌和‌封闭式‌两种。开放式弹簧箱结构简单,便于维护和更换弹簧元件;封闭式弹簧箱则能提供更好的防护性能,适用于恶劣环境。选择何种类型的弹簧箱,需要根据具体应用场景、空间限制、负载特性等因素综合考虑。


二、弹簧箱的设计要点

弹簧箱的设计是一个系统工程,需要考虑多方面因素的平衡与优化。‌负载特性分析‌是设计的起点,必须明确弹簧箱将承受的静态负载、动态负载以及冲击负载的大小和变化规律。同时,‌工作环境条件‌如温度范围、湿度、腐蚀性介质等也会对材料选择和防护设计产生重要影响。

‌空间约束‌是另一个关键考量因素。弹簧箱的外形尺寸往往受到安装空间的严格限制,这要求设计师在有限的空间内实现最佳的性能表现。‌运动特性要求‌包括行程长度、运动速度、频率响应等参数,这些将直接影响弹簧元件的刚度和阻尼特性设计。

在具体设计过程中,‌弹簧参数计算‌是核心技术环节。根据胡克定律,弹簧力F与变形量x成正比,即F=kx,其中k为弹簧刚度。设计师需要根据负载要求精确计算弹簧的线径、中径、有效圈数、自由长度等关键参数。对于动态应用场景,还需考虑弹簧的‌固有频率‌,避免与系统工作频率产生共振。

‌疲劳寿命分析‌对弹簧箱的可靠性设计至关重要。通过Goodman图等工具评估弹簧在交变载荷下的安全系数,预测其使用寿命。现代设计方法还会采用有限元分析(FEA)技术对弹簧箱进行应力分布和变形模拟,优化结构细节。


三、材料选择与处理工艺

弹簧箱的性能很大程度上取决于材料的选择和热处理工艺。‌弹簧钢‌是最常用的材料,根据合金成分可分为碳素弹簧钢(如65Mn)和合金弹簧钢(如60Si2MnA)。对于特殊环境,可能需要选用不锈钢(如304、316)或耐高温合金(如Inconel 718)。

材料选择需考虑‌弹性极限‌、‌抗拉强度‌、‌韧性‌和‌疲劳强度‌等力学性能指标。同时,‌耐腐蚀性‌、‌导电性‌、‌磁性‌等物理化学特性也可能成为选材的决定因素。例如,在化工设备中使用的弹簧箱往往需要采用高耐蚀材料,而在电子设备中则可能需要非磁性材料。

‌热处理工艺‌对弹簧性能的影响不可忽视。常见的工艺包括淬火、回火、应力消除退火等。淬火可以提高材料的硬度和强度,但会降低韧性;回火则能在保持一定强度的同时改善韧性。‌表面处理‌技术如喷丸强化能显著提高弹簧的疲劳寿命,通过在表面引入压应力来抵消工作时的拉应力。

对于特殊应用,可能需要采用‌复合材料‌或‌形状记忆合金‌等先进材料。这些材料能够提供传统金属弹簧无法实现的性能特点,如温度敏感的自适应刚度变化等。


四、制造工艺与质量控制

弹簧箱的制造过程包含多个精密环节,每个环节的质量控制都至关重要。‌弹簧成型‌是核心工序,常用的方法有冷卷和热卷两种。冷卷适用于线径较小(通常小于16mm)的弹簧,生产效率高,尺寸精度好;热卷则用于大型弹簧,能减少成型应力和回弹。

‌端部加工‌对弹簧箱的性能有重要影响。常见的端部形式包括并紧磨平、并紧不磨平、开口等。端部处理质量直接影响弹簧的垂直度、平行度和负载特性。‌热处理‌工序需要严格控制温度曲线和冷却速率,确保材料性能达到设计要求。

‌表面处理‌不仅影响外观,更关系到使用寿命。电镀(如镀锌、镀铬)、磷化、达克罗等工艺能提供不同程度的防腐保护。近年来,环保型表面处理技术如无铬达克罗越来越受到重视。

‌装配工艺‌将弹簧与外壳、导向件、密封件等组件集成为完整的弹簧箱系统。装配过程中需特别注意同轴度、预压缩量、润滑等细节。对于高性能要求的弹簧箱,可能需要进行‌跑合处理‌,即在出厂前进行一定次数的预压缩,以消除初期使用时的性能不稳定。

质量控制贯穿制造全过程。‌尺寸检测‌包括弹簧的自由高度、外径、垂直度等几何参数;‌性能测试‌则包括刚度测试、疲劳试验、盐雾试验等。统计过程控制(SPC)方法可用于监控关键工序的稳定性,确保产品一致性。


五、应用案例分析

‌汽车悬挂系统‌中的弹簧箱设计展现了工程优化的典范。现代汽车对舒适性和操控性的双重追求,促使弹簧箱设计不断创新。以某品牌运动型轿车为例,其前悬架采用了渐进式刚度弹簧箱,通过变节距设计实现在小震动时的柔软响应和大冲击时的强力支撑。弹簧材料选用54SiCr6高强度弹簧钢,经过特殊热处理和喷丸强化,疲劳寿命达到50万次以上。

在‌工业机器人‌领域,精密弹簧箱的作用尤为突出。某六轴机器人关节处的扭矩弹簧箱采用多层碟簧组合设计,在有限空间内实现了高扭矩容量和精确的角度复位功能。弹簧箱外壳采用铝合金CNC加工,内部包含精密导向结构和温度补偿装置,确保在各种工况下都能保持稳定的性能。

‌家用电器‌中的弹簧箱应用同样值得关注。以洗衣机减震系统为例,高性能弹簧箱需要应对不平衡负载产生的剧烈震动。某领先品牌采用复合型弹簧箱设计,结合螺旋弹簧和橡胶阻尼元件,有效吸收震动能量。弹簧表面采用环保型镀层,确保在潮湿环境中的长期可靠性。

这些案例表明,成功的弹簧箱设计必须紧密结合具体应用场景,在性能、成本、可靠性之间找到最佳平衡点。


六、维护与故障诊断

弹簧箱的‌定期维护‌对延长使用寿命至关重要。维护内容包括清洁表面污物、检查腐蚀情况、补充润滑剂等。对于重要设备中的弹簧箱,建议建立‌维护档案‌,记录每次检查的结果和维护措施。

常见故障模式包括‌永久变形‌、‌断裂‌、‌弹性失效‌等。永久变形通常由超载或材料缺陷引起;断裂多源于应力集中或疲劳累积;弹性失效则可能与热处理不当或环境因素有关。通过‌故障树分析‌(FTA)方法可以系统性地排查潜在问题根源。

‌状态监测技术‌为弹簧箱的预防性维护提供了新工具。振动分析、声发射检测等方法可以在不拆卸的情况下评估弹簧箱的健康状态。红外热像仪则能发现异常的温升现象,提示可能的内部摩擦或过载问题。

当弹簧箱出现性能下降时,‌更换决策‌需要综合考虑剩余寿命预测、更换成本、停机损失等因素。有时局部维修如更换密封件或重新润滑可能比整体更换更经济有效。


七、未来发展趋势

弹簧箱技术正朝着‌智能化‌方向发展。集成传感器的新型弹簧箱能够实时监测负载、变形、温度等参数,为预测性维护提供数据支持。例如,某些先进弹簧箱内置光纤传感器,通过测量光信号变化来精确计算变形量。

‌新材料应用‌将拓展弹簧箱的性能边界。碳纤维复合材料弹簧具有重量轻、耐腐蚀、无磁性的特点,特别适合航空航天和高端装备领域。形状记忆合金弹簧则能实现温度自适应的刚度调节,在精密控制系统中潜力巨大。

‌增材制造技术‌(3D打印)为弹簧箱设计带来全新可能性。传统制造方法难以实现的复杂内部结构和梯度材料分布,现在可以通过金属3D打印技术实现。这不仅能优化应力分布,还能集成冷却通道、传感器等功能元素。

‌环保要求‌对弹簧箱技术的影响日益显著。无氰电镀、水性涂料等绿色表面处理技术正在替代传统工艺。可回收设计理念促使设计师考虑材料的易分离性和再利用性,减少产品全生命周期的环境足迹。


结语

弹簧箱作为机械系统中的关键部件,其设计与制造质量直接影响整个设备的性能和可靠性。从精确的负载分析到合理的材料选择,从严谨的工艺控制到科学的维护策略,每个环节都需要专业知识和丰富经验的支撑。随着新材料、新工艺、智能化技术的发展,弹簧箱的性能边界不断拓展,应用领域持续扩大。对于工程师而言,掌握弹簧箱的核心技术要点,不仅能够解决当下的设计挑战,更能为未来的创新应用奠定基础。在追求高效、可靠、环保的工业发展道路上,弹簧箱技术将继续发挥不可替代的重要作用。
