恒力弹簧支吊架与可变弹簧支吊架的区别

时间:2025-04-29     作者:国昊管道支架【原创】

在工业管道系统、动力设备以及各类钢结构支撑结构中,支吊架作为重要的辅助构件,起着调节载荷、吸收振动和位移补偿等关键作用。其中,恒力弹簧支吊架与可变弹簧支吊架是两种常见且功能各异的支吊装置,它们在使用原理、适用环境及性能特点上存在显著差异。本文将从结构设计、工作原理、应用场景、维护成本等多个维度深入探讨这两种支吊架的核心区别,以期为工程选型和实际应用提供参考。

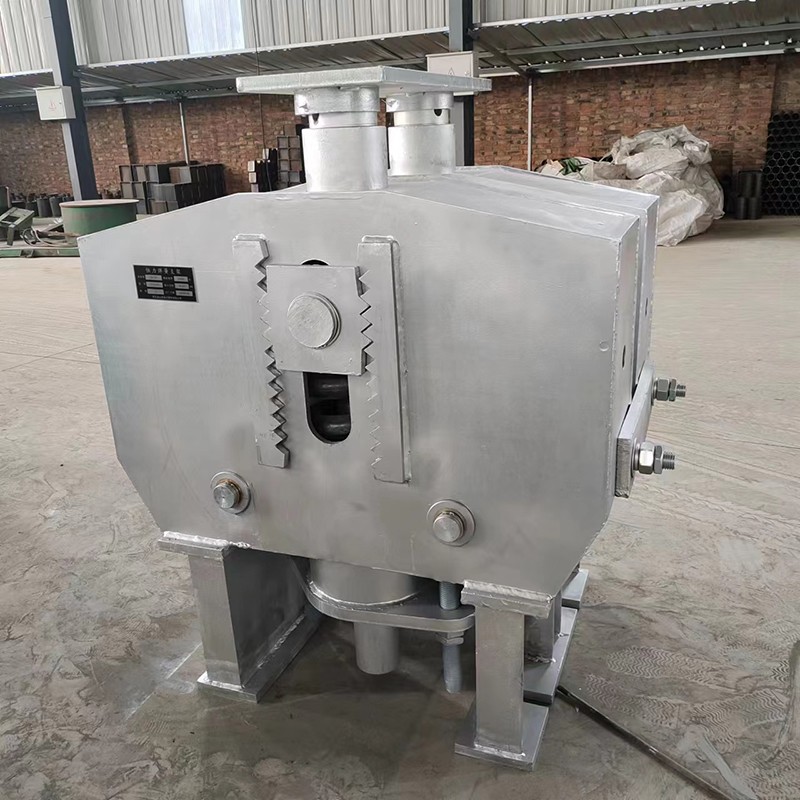

恒力弹簧支架

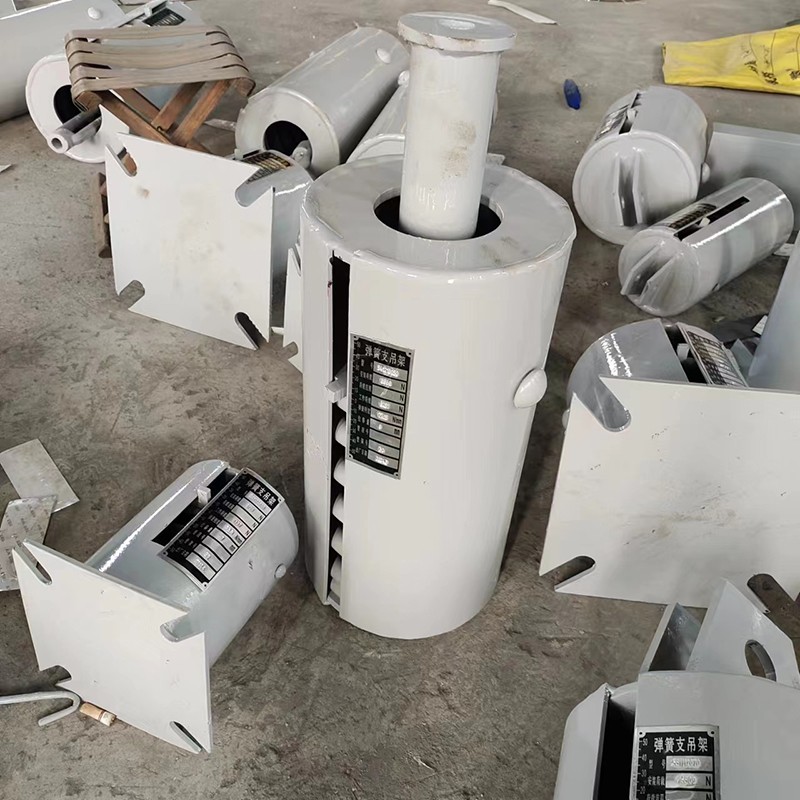

变力弹簧组件541205030


一、基本定义与核心特性

1.1 恒力弹簧支吊架

恒力弹簧支吊架(Constant Spring Support)是一种能够在支吊点发生垂直位移时,始终输出几乎恒定支撑力的装置。其内部采用螺旋压缩弹簧配合机械联动机构,通过精确的设计使得当负载位置发生变化时,弹簧行程变化所导致的力波动被机械结构部分抵消,从而实现支撑力基本不变的效果。

这类支吊架通常用于对位移敏感度高、要求支撑力稳定的关键部位,如高温高压蒸汽管道、汽轮机进出口管路等场合。其优势在于能够有效减轻热位移引起的附加应力,保护连接设备免受过载影响。

1.2 可变弹簧支吊架

可变弹簧支吊架(Variable Spring Support),顾名思义,是指其在支吊点位移过程中,支撑力会随着弹簧压缩量的变化而发生相应改变的一种支吊装置。该类型支吊架的核心结构通常由一个或多个压缩弹簧组成,弹簧刚度与负载成比例关系,因此当管道因温度变化产生膨胀或收缩时,弹簧会产生相应的压缩或回弹,进而调整支撑力。

由于其结构相对简单,制造成本较低,可变弹簧支吊架广泛应用于一般工业管道系统中,尤其适合允许一定范围内支撑力变化的应用场景。


二、结构原理与运行机制的对比

2.1 恒力弹簧支吊架的工作原理

恒力弹簧支吊架通过复杂的机械结构(如四连杆机构、凸轮机构等)来平衡弹簧力的变化。当负载上升或下降时,弹簧被压缩或伸长,但同时杠杆系统会按照设定的比例反向调整力臂长度,从而保持输出力的稳定性。这种设计使得即使在位移幅度较大的情况下,支吊架所提供的支撑力仍能维持在一个预设值附近,误差范围通常控制在±6%以内。

2.2 可变弹簧支吊架的工作原理

相比之下,可变弹簧支吊架的运行机制更为直接。它依赖于弹簧本身的弹性特性:当管道发生热位移时,弹簧随之变形,支撑力也随之增大或减小。一般而言,这种支吊架的支撑力变化与位移呈线性关系,即F = kx(F为支撑力,k为弹簧刚度系数,x为位移量)。虽然不能完全避免支撑力的波动,但在大多数常规工况下仍能满足系统需求。


三、适用场景与选型考量

3.1 恒力弹簧支吊架的典型应用

恒力弹簧支吊架因其独特的“恒力”特性,适用于以下几种特殊场合:

(1)大型发电厂主蒸汽管道:这些管道常经历高温带来的大位移,若采用普通可变式支吊架,会导致支吊点处支撑力剧烈波动,增加法兰泄漏风险。

(2)核岛区管道系统:出于安全考虑,必须最大限度减少外部载荷对设备接口的冲击。

(3)精密仪器平台或试验装置:对振动和负载变化极为敏感的设备需要稳定的支撑条件。

3.2 可变弹簧支吊架的常规用途

由于其成本低、适应性强,可变弹簧支吊架在以下环境中较为常见:

(1)中小型工厂的工艺管线

(2)建筑物内的暖通空调系统

(3)轻载重、位移不大的输送管道

在这种情况下,系统的热位移较小,或者允许一定程度的支撑力波动,不会对整体结构造成严重影响。


四、安装调试与后期维护

4.1 安装复杂度比较

恒力弹簧支吊架的安装过程较为复杂,通常需要根据具体工况提前进行详细的力学计算,并在现场进行精确调整以确保恒力效果。此外,其结构复杂程度也增加了装配难度和时间成本。

而可变弹簧支吊架的安装则相对简单,只需按照设计载荷选择合适型号并进行基本校准即可投入使用。这使其更适用于标准化施工流程。

4.2 维护与寿命评估

恒力弹簧支吊架由于结构复杂,运动部件较多,在长期运行中可能出现磨损、卡滞等问题,因此对定期检查与润滑保养的要求较高。同时,其较高的制造精度也意味着一旦出现故障,维修成本可能较大。

可变弹簧支吊架因其结构简单,日常维护频率较低。但由于弹簧材料的老化问题,建议在系统大修周期内进行更换或校验,以防止失效引发安全隐患。


五、经济性与性价比分析

5.1 初期投入成本

恒力弹簧支吊架无论是在材料选用还是加工制造方面,都远高于可变弹簧支吊架。一方面是因为其采用了更高强度的金属材料和精密传动部件;另一方面则是为了满足严格的恒力性能测试标准,增加了制造成本。

5.2 长期运营效益

尽管初期投资较高,但从长远来看,恒力弹簧支吊架在一些关键设备上的应用可以显著降低因支撑力波动引起的设备损坏率,减少停机检修次数,提升整体系统的安全性和运行效率。因此在某些特定领域,其综合效益往往优于可变弹簧支吊架。

可变弹簧支吊架虽然采购价格低廉,但在某些对载荷稳定性要求较高的环境中,可能会因为支撑力变化过大而导致额外的维护费用或事故损失。


六、技术发展趋势与行业前景

随着工业自动化与智能化水平的不断提升,支吊架产品的设计理念也在不断演进。目前,部分高端制造商已开始尝试将传感器、远程监测模块集成至恒力弹簧支吊架中,实现对其运行状态的实时监控与数据分析,进一步提高系统的可靠性与可追溯性。

与此同时,针对可变弹簧支吊架的优化方向主要集中在材料性能提升与寿命预测模型的建立上,试图在不显著增加成本的前提下,延长其使用寿命并提升其稳定性。

未来,随着环保法规趋严以及对设备安全性要求的不断提高,恒力弹簧支吊架在高端制造业中的应用有望进一步扩大。而可变弹簧支吊架则将继续在通用工业领域占据主流地位,尤其是在新兴市场和发展中国家的基础建设中。


结语

综上所述,恒力弹簧支吊架与可变弹簧支吊架各有优劣,适用范围也有所不同。前者凭借其卓越的恒力输出能力,广泛用于对位移敏感、支撑力要求严格的重要场合;后者则以结构简单、成本低廉的优势,在常规工业环境中发挥着不可替代的作用。工程技术人员在进行支吊架选型时,应结合项目特点、预算限制及长期运行需求,合理选择合适的支吊架类型,从而实现系统安全、高效、经济的目标。
