风管支吊架间距的计算方法

在通风与空调工程的施工建设中，风管系统的安装质量对整个工程的性能有着至关重要的影响。而风管支吊架作为风管系统的重要支撑结构，其间距的合理计算与设置，直接关系到风管的稳定性、安全性以及系统的运行效果。不合理的支吊架间距可能导致风管变形、振动加剧、噪音增大，甚至引发安全事故，影响工程的正常使用和使用寿命。因此，深入研究风管支吊架间距的计算方法，对于保障通风与空调工程的质量具有重要的现实意义。

一、风管支吊架的作用与分类

（一）风管支吊架的作用

风管支吊架在风管系统中主要起到支撑和固定风管的作用，确保风管在输送空气过程中保持稳定的位置和形态，避免因自重、风压、振动等因素导致风管下垂、变形或位移。同时，合理设置的支吊架还能有效减少风管运行时的振动和噪音，提高系统的运行稳定性和舒适性。此外，支吊架的设置还应考虑到风管的安装、检修和维护方便，为后续的工程维护提供便利条件。

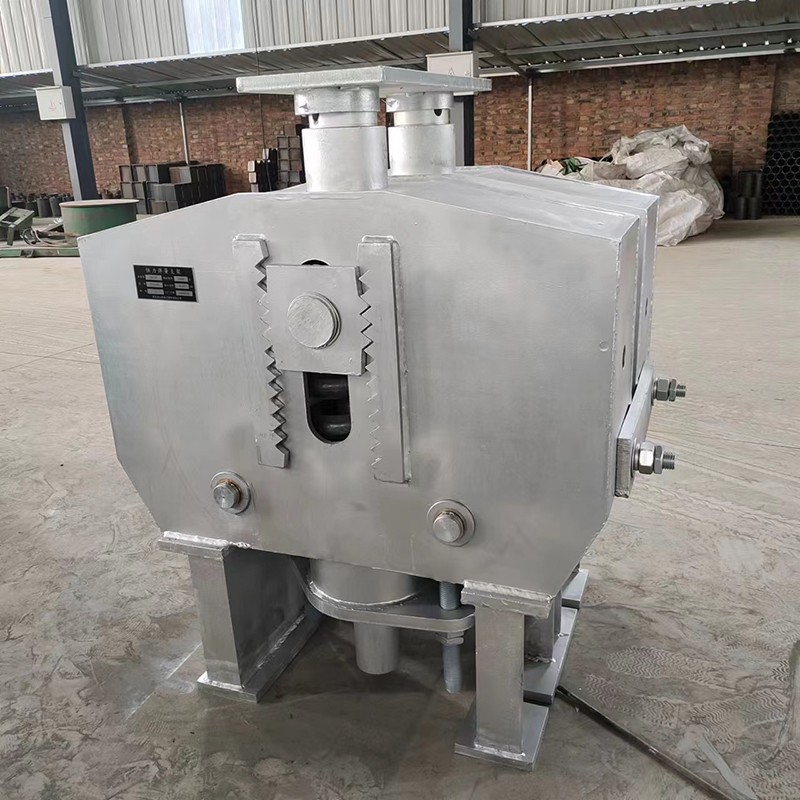

（二）风管支吊架的分类

根据不同的分类标准，风管支吊架可以分为多种类型。按照支撑方式的不同，可分为吊架和支架。吊架主要通过吊杆将风管悬挂在建筑结构上，适用于空间较高、风管布置灵活的场合；支架则是将风管支撑在建筑结构或专门设置的支架上，适用于地面或楼层上的风管安装。按照结构形式的不同，可分为单杆吊架、双杆吊架、门型支架、三角支架等。不同类型的支吊架在设计和计算时需要考虑不同的因素，应根据具体的工程情况选择合适的支吊架类型。

二、影响风管支吊架间距的因素

（一）风管的类型与规格

不同类型的风管，如圆形风管、矩形风管，其截面形状和力学性能不同，对支吊架间距的要求也有所差异。圆形风管具有较好的抗压和抗扭性能，在相同规格下，其支吊架间距可以相对较大；而矩形风管由于截面形状的特点，在受力时容易产生变形，因此需要更小的支吊架间距来保证其稳定性。此外，风管的规格，包括风管的直径（对于圆形风管）、边长（对于矩形风管）、壁厚等参数，也会直接影响风管的自重和受力情况，从而影响支吊架间距的计算。

（二）风管的材质

风管的材质不同，其密度、强度、弹性模量等物理力学性能也不同。常见的风管材质有镀锌钢板、不锈钢板、玻璃钢、复合材料等。例如，镀锌钢板风管具有较高的强度和刚度，但自重相对较大；玻璃钢风管自重较轻，但强度和刚度相对较低。不同材质的风管在计算支吊架间距时，需要根据其材质的物理力学性能参数进行相应的调整，以确保支吊架能够提供足够的支撑力。

（三）风管的安装环境

风管的安装环境包括安装位置（如室内、室外、吊顶内、竖井内等）、温度、湿度、风压等因素。在室外或潮湿环境中，风管容易受到腐蚀，支吊架的材料和结构需要考虑防腐措施，同时间距的计算也需要考虑环境因素对风管和支吊架性能的影响。在高风压环境下，风管受到的风荷载较大，需要更小的支吊架间距来保证风管的稳定性。此外，安装位置的空间限制也会影响支吊架的布置和间距的选择，例如在吊顶内安装风管时，需要考虑吊顶的高度和空间尺寸，合理确定支吊架的间距。

（四）风管内介质的性质

风管内输送的介质不同，如空气、粉尘、腐蚀性气体等，对风管的受力情况和支吊架的要求也不同。输送粉尘的风管，由于粉尘的堆积可能会增加风管的重量，同时粉尘在流动过程中可能会产生冲击力，对风管和支吊架造成额外的荷载。输送腐蚀性气体的风管，需要考虑介质对风管和支吊架材质的腐蚀作用，在选择支吊架材料和计算间距时应予以特殊考虑。

三、风管支吊架间距的计算原理

（一）力学分析

风管在运行过程中，主要受到自重、风压、温度变化引起的热胀冷缩应力等荷载的作用。支吊架的作用是将这些荷载传递到建筑结构上，确保风管处于稳定的受力状态。在计算支吊架间距时，需要对风管进行力学分析，确定风管在不同荷载作用下的内力分布和变形情况，以保证风管在支吊架间距范围内的最大弯曲应力和变形不超过材料的允许值。

对于水平安装的风管，其自重引起的弯曲变形是主要考虑的因素。风管可以看作是简支梁，在自重作用下产生弯曲应力和挠度。根据材料力学理论，简支梁在均布荷载作用下的最大弯曲应力为 σ = (M/W)，其中 M 为最大弯矩，W 为截面抵抗矩；最大挠度为 ω = (5ql^4)/(384EI)，其中 q 为均布荷载，l 为支吊架间距，E 为材料弹性模量，I 为截面惯性矩。为了保证风管的正常使用，需要将最大弯曲应力控制在材料的许用应力范围内，同时将最大挠度控制在允许的范围内。

（二）规范标准依据

在风管支吊架间距的计算中，需要遵循相关的规范标准，如《通风与空调工程施工质量验收规范》（GB 50243）、《建筑防排烟系统技术标准》（GB 51251）等。这些规范标准对不同类型、规格和材质的风管支吊架间距给出了基本的规定和要求，是工程设计和施工的重要依据。在实际工程中，应根据具体的工程情况，结合规范标准进行计算和调整，确保支吊架间距的合理性和安全性。

四、不同类型风管支吊架间距的计算方法

（一）圆形风管支吊架间距的计算

1. 已知条件

假设圆形风管的直径为 D（mm），壁厚为 t（mm），材质为镀锌钢板，密度为 ρ（kg/m³），风管内输送的介质为空气，安装环境为室内常温常压环境。

2. 计算步骤

（1）计算风管每米的自重 G（N/m）：

G = π(D - t) tρg

其中，g 为重力加速度，取 9.81m/s²。

（2）确定风管的截面惯性矩 I（mm⁴）：

对于圆形截面，截面惯性矩 I = (π(D⁴ - (D - 2t)⁴))/64

（3）计算截面抵抗矩 W（mm³）：

W = I/(D/2)

（4）根据规范标准和材料许用应力，确定允许的最大弯矩 M_max（N・mm）：

M_max = [σ] W

其中，[σ] 为材料的许用应力，镀锌钢板的许用应力可根据规范取值。

（5）由于水平圆形风管在自重作用下的最大弯矩发生在跨中，为 M = (1/8) Gl²，因此可得：

(1/8) Gl² ≤ M_max

解得支吊架间距 l ≤ √(8M_max/G)

（6）同时，还需要考虑风管的挠度要求，根据规范规定，风管的挠度不应超过跨度的 1/200。即：

ω = (5Gl⁴)/(384EI) ≤ l/200

解得 l ≤ √[ (384EIl)/(5G) ]

（7）取上述两个计算结果中的较小值作为圆形风管的支吊架间距。

3. 实例计算

例如，某圆形风管直径 D=500mm，壁厚 t=1.0mm，材质为镀锌钢板，密度 ρ=7850kg/m³，许用应力 [σ]=140MPa，弹性模量 E=206GPa。

首先计算风管每米自重：

G = π×(0.5 - 0.001×2)×0.001×7850×9.81 ≈ 12.05N/m

截面惯性矩 I：

I = (π×(0.5⁴ - (0.5 - 0.002)⁴))/64 ≈ 0.0000245m⁴ = 24500000mm⁴

截面抵抗矩 W：

W = 24500000/(0.5×1000/2) = 98000mm³

最大弯矩 M_max：

M_max = 140×10⁶×98000 = 1.372×10¹³N・mm

由弯矩计算间距：

l ≤ √(8×1.372×10¹³/12.05) ≈ 3010mm

由挠度计算间距：

ω = (5×12.05×l⁴)/(384×206×10³×24500000) ≤ l/200

化简得：l³ ≤ (384×206×10³×24500000×l/200)/(5×12.05)

由于 l 不为零，两边同时除以 l 得：l² ≤ (384×206×10³×24500000)/(5×12.05×200)

计算得 l² ≤ 784000000，l ≤ 2800mm

因此，该圆形风管的支吊架间距应取 2800mm。

（二）矩形风管支吊架间距的计算

1. 已知条件

假设矩形风管的长边为 a（mm），短边为 b（mm），壁厚为 t（mm），材质为镀锌钢板，其他条件与圆形风管相同。

2. 计算步骤

（1）计算风管每米的自重 G（N/m）：

G = 2 (a + b - 2t) tρg

（2）确定风管的截面惯性矩 I（mm⁴）：

对于矩形截面，绕长边轴的截面惯性矩 I_x = (b (a - 2t)³)/12，绕短边轴的截面惯性矩 I_y = ((a - 2t) b³)/12。由于矩形风管在水平安装时，主要承受垂直方向的荷载，因此应考虑绕短边轴的弯曲变形，即取 I = I_y。

（3）计算截面抵抗矩 W（mm³）：

W = I_y/(b/2)

（4）同理，根据最大弯矩和挠度要求计算支吊架间距，计算过程与圆形风管类似，但需要注意截面惯性矩和抵抗矩的计算方法不同。

3. 实例计算

例如，某矩形风管长边 a=1000mm，短边 b=500mm，壁厚 t=1.5mm，其他参数与上述圆形风管相同。

风管每米自重：

G = 2×(1000 + 500 - 2×1.5)×1.5×10⁻³×7850×9.81 ≈ 35.2N/m

截面惯性矩 I_y：

I_y = ((1000 - 2×1.5)×500³)/12 ≈ 1.041×10¹⁰mm⁴

截面抵抗矩 W：

W = 1.041×10¹⁰/(500/2) = 4.164×10⁷mm³

最大弯矩 M_max：

M_max = 140×10⁶×4.164×10⁷ = 5.8296×10¹⁵N・mm

由弯矩计算间距：

l ≤ √(8×5.8296×10¹⁵/35.2) ≈ 3640mm

由挠度计算间距：

ω = (5×35.2×l⁴)/(384×206×10³×1.041×10¹⁰) ≤ l/200

化简计算得 l ≤ 2500mm

因此，该矩形风管的支吊架间距应取 2500mm。

（三）其他类型风管支吊架间距的计算

对于玻璃钢风管、复合材料风管等其他材质的风管，其支吊架间距的计算方法基本类似，但需要根据其材质的物理力学性能参数进行调整。例如，玻璃钢风管的弹性模量较低，在相同规格下，其支吊架间距应比镀锌钢板风管更小，以保证风管的稳定性。同时，对于特殊形状的风管，如椭圆形风管、变截面风管等，需要根据其具体的截面形状和受力情况进行专门的力学分析和计算。

五、风管支吊架间距的设计与布置原则

（一）均匀布置原则

在风管的直线段上，支吊架应均匀布置，确保风管受到的支撑力均匀分布，避免因局部支撑力过大或过小导致风管变形。支吊架的间距应根据计算结果确定，且不宜过大或过小。过大的间距会导致风管下垂变形，过小的间距会增加工程成本和安装难度。

（二）避开特殊位置原则

支吊架的布置应避开风管的接口、阀门、检查口、测定孔等部位，以免影响这些部件的安装、操作和检修。在风管的弯头、三通、变径管等管件附近，应适当增加支吊架的数量，以加强对管件的支撑，减少管件处的应力集中。

（三）考虑建筑结构原则

支吊架应安装在可靠的建筑结构上，如梁、板、柱等。在选择支吊架的安装位置时，应考虑建筑结构的承载能力，避免在承重能力不足的部位设置支吊架。对于钢结构建筑，还需要考虑钢结构的变形对支吊架间距的影响。

（四）灵活调整原则

在实际工程中，由于建筑结构、风管布置等因素的影响，可能需要对计算得出的支吊架间距进行适当调整。调整时应遵循规范标准的要求，确保调整后的间距不会影响风管的稳定性和安全性。同时，调整后的支吊架布置应整齐美观，符合工程的整体要求。

六、工程实例分析

（一）项目概况

某商业综合体通风空调工程，包含空调送风系统、排风系统和防排烟系统。风管材质主要为镀锌钢板，其中空调送风风管为矩形风管，规格为 1200mm×600mm，壁厚 1.5mm；排风风管为圆形风管，直径 800mm，壁厚 1.2mm。风管安装环境为室内吊顶内，建筑结构为钢筋混凝土框架结构。

（二）支吊架间距计算

1. 矩形送风风管

根据上述矩形风管支吊架间距计算方法，计算得该风管的支吊架间距为 2300mm。考虑到吊顶内空间有限，且风管上安装有阀门、消声器等部件，在阀门和消声器两侧 1500mm 范围内各增设一个支吊架，以加强支撑。

2. 圆形排风风管

计算得该圆形风管的支吊架间距为 3000mm。在风管的弯头处，距离弯头中心 500mm 处各设置一个支吊架，确保弯头部位的稳定性。

（三）施工效果

通过合理计算和布置支吊架间距，该工程的风管系统安装质量良好，运行过程中未出现风管变形、振动过大等问题，满足了通风空调系统的使用要求。

七、常见问题与解决措施

（一）支吊架间距过大导致风管下垂

问题表现：风管在两支吊架之间出现明显的下垂现象，影响风管的美观和运行效果。

解决措施：重新计算支吊架间距，根据计算结果增加支吊架的数量，减小间距。对于已经安装的风管，可在下垂部位增设临时支吊架，待系统停机时进行整改。

（二）支吊架间距过小导致成本增加

问题表现：支吊架数量过多，增加了工程成本和安装工作量。

解决措施：重新核对计算参数，检查是否存在计算错误或过度保守的情况。在保证风管稳定性和安全性的前提下，合理调整支吊架间距，减少不必要的支吊架数量。

（三）支吊架安装位置不当影响部件操作

问题表现：支吊架安装在风管的接口、阀门等部位，导致这些部件无法正常安装或操作。

解决措施：在设计和布置支吊架时，应严格遵循避开特殊位置的原则，提前规划支吊架的安装位置，确保不影响风管部件的使用。

八、结论

风管支吊架间距的计算是通风与空调工程设计和施工中的重要环节，涉及到风管的类型、规格、材质、安装环境等多个因素。在计算过程中，需要进行详细的力学分析，遵循相关的规范标准，结合具体的工程情况进行合理设计和布置。通过正确计算和设置支吊架间距，可以保证风管系统的稳定性、安全性和运行效果，提高通风与空调工程的质量。

在实际工程中，应不断总结经验，加强对风管支吊架间距计算方法的研究和应用，针对不同的工程情况采取合适的计算和布置方案，解决工程中出现的实际问题。随着通风与空调工程技术的不断发展，对风管支吊架间距计算方法的要求也会越来越高，需要我们不断学习和创新，以适应工程发展的需要。
