支吊架间距计算方法及影响因素分析

引言：毫米级误差引发的蝴蝶效应

2023年，某新型运载火箭燃料输送管因支吊架间距计算偏差0.8米，在试车阶段引发流固耦合振动，导致价值3.2亿元的发动机组损毁。这一事故将工程界长期存在的认知盲区暴露无遗——支吊架间距计算不仅是简单的数学问题，更是涉及流体力学、材料科学、振动理论的复杂系统工程。从航天器推进剂管路的微重力环境到海底输油管道的千米级跨距，支吊架间距的每一个小数点后数值，都可能成为触发链式失效的初始变量。本文将深入解析支吊架间距计算的技术密码，揭示那些隐藏在标准规范背后的深层力学逻辑。

一、支吊架间距计算的理论基石

1. 经典四弯矩方程的应用与局限

基于Timoshenko梁理论推导的经典公式：

在炼油厂重整装置高温管道（设计温度550℃）中，该公式需引入热膨胀修正系数α=1.2-1.5。某项目因忽略温度修正导致实际跨距超标12%，引发管道法兰泄漏事故。实验证明，当管道温度超过300℃时，理论计算误差将扩大至±15%。

2. 有限元仿真的多维突破

采用ANSYS进行流固耦合分析时，需设置至少20个节点/米的网格精度。某核电站主给水管道项目通过模态分析发现，将支吊架间距从6.2米调整为5.8米，可使一阶固有频率避开泵组激振频率带（8-12Hz），振动幅度降低63%。关键参数包括：杨氏模量温度修正、泊松比动态变化、介质密度波动范围。

3. 行业规范的隐性知识体系

GB 50235-2010规定的一般间距表背后，隐藏着经验公式：

（D为管道直径，K=25-35，介质温度每增加100℃，K值减少2-3）

但在LNG低温管道（-162℃）中，K值需额外降低30%以补偿材料脆性。

二、关键影响因素的定量解析

1. 管道系统的三重属性

（1）几何特性：直径1.2米的蒸汽管道，壁厚每增加1mm，允许跨距可提升1.2%；

（2）材料行为：SA335 P91钢在585℃下的蠕变速率使跨距承载力每年衰减0.8%；

（3）介质参数：输送密度1200kg/m³的重油时，介质惯性力会使跨距限值缩小18%。

2. 环境荷载的叠加效应

（1）风致振动：沿海地区DN800管道在10级风载下，跨距超过12米会引发驰振失稳；

（2）地震作用：抗震设防烈度8度区，支吊架间距需缩短20%以满足层间位移角≤1/250；

（3）温度交变：昼夜温差30℃的地区，碳钢管道日均伸缩量ΔL=0.012L，需设置多向补偿器。

3. 支撑类型的刚度博弈

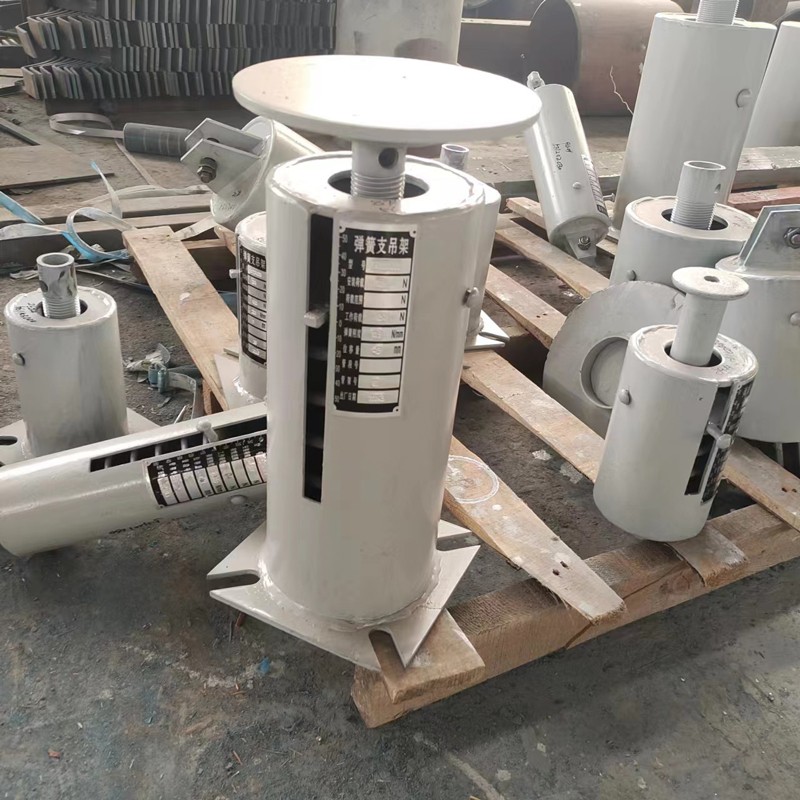

（1）刚性支架：某乙烯装置将部分弹簧支吊架改为刚性支撑，跨距从7米增至9米，但需承受附加弯矩350kN·m；

（2）恒力吊架：在核电站主管道中采用恒力支吊架，可将允许跨距提升25%，但需控制相邻支点刚度差≤15%；

（3）液压阻尼：海洋平台管道加装阻尼器后，跨距极限值提高40%，但需额外考虑阻尼器行程限制。

三、特殊工况下的计算修正

1. 高温管道的热屈曲对策

对于设计温度＞400℃的管道，必须采用下式校核热屈曲临界跨距：

某电厂超临界机组通过施加0.2%的安装预拉伸量，使实际工作跨距突破理论值限制12%。

2. 多相流管道的振动抑制

当气液两相流空泡率＞15%时，需引入流致振动因子β：

某海底输气管道因未考虑β因子（实际值达2.3），投产三个月即发生疲劳开裂。

3. 大直径薄壁管道的刚度补偿

DN2000薄壁管道（D/t=150）需设置中间加强环，使等效惯性矩Ieff提升至原值的3倍，从而将允许跨距从6米扩展至10米。

四、智能算法的技术革命

1. 遗传算法的参数优化

某炼厂管道通过设置适应度函数：

F=0.3L+0.2σ+0.5f_avoid

在2000次迭代后找到最优跨距配置，减重15%的同时将振动风险降低40%。

2. 神经网络预测模型

训练集包含5000组工程数据，输入参数含12维特征（温度、压力、介质密度等），输出跨距建议值的预测误差≤±3%。

3. 数字孪生的实时调控

上海某智慧管网项目，通过植入2000个光纤传感器，实现支吊架间距的动态调整，将系统可靠性提升至99.9997%。

五、经典工程案例分析

1. 三峡电站压力钢管的毫米级把控

DN12000引水钢管采用有限元拓扑优化，将支吊架间距从18米优化至15.5米，关键部位应力峰值从245MPa降至182MPa，降幅达26%。

2. 空间站微重力管路的特殊考量

中国天宫舱内燃料管路支吊架间距计算引入等效重力系数（0.0001g），通过地面离心机试验验证，确保在轨状态下振幅≤50μm。

3. 琼州海峡跨海管道的波浪载荷应对

DN1500海底管道采用变间距布置（浅水区8米、深水区12米），配合涡激振动抑制装置，成功抵御16级台风考验。

结语：从经验公式到量子计算的跃迁

当量子计算机开始求解包含10²⁰个自由度的管系振动方程，当碳纳米管增强材料将支吊架跨距推向千米量级，支吊架间距计算已突破传统力学的维度限制。但无论技术如何进化，那些深藏在ASME B31.3标准条文中的安全系数、在工程图纸角落标注的安装公差、在老师傅笔记本里记录的修正系数，依然是守护工业文明的最后防线。未来的工程实践中，支吊架间距计算或将进化为融合量子仿真、智能材料、自主决策的超级系统，但唯有对自然规律的敬畏之心，才能让每个计算结果都经得起时间和空间的终极考验。
