弹簧支吊架的工作原理与应用范围

引言：工程界被低估的“柔性卫士”

2018年，某跨国石油公司北海平台的管道系统在遭遇百年一遇的风浪冲击时，32组弹簧支吊架在15分钟内连续发生7次自适应调整，成功将管道应力峰值降低62%。这个鲜为人知的技术细节揭示了现代工程中一个关键悖论：在追求结构刚性的工业世界里，恰恰是弹簧支吊架的柔性特质守护着管道系统的安全边界。不同于传统刚性支架的“硬碰硬”，弹簧支吊架通过精巧的力学设计，将管道热胀冷缩产生的千吨级内力转化为可控的弹性形变。从深埋地下的城市供热管网到太空站微重力环境下的流体管路，这种兼具柔性与刚度的装置正在重塑工业管系的力学平衡法则。

一、弹簧支吊架的力学奥秘

1. 胡克定律的工程演绎

弹簧支吊架的核心工作原理建立在F=K·ΔL的弹性力学公式上，但工程实践中需引入温度补偿系数β（通常取1.2-1.5）来修正实际工况偏差。以某核电站主给水管道为例，其采用的变刚度弹簧支吊架，通过双弹簧并联结构实现K值在2000-5000N/mm区间智能调节，成功将热位移引起的附加应力限制在材料许用值的35%以内。

2. 位移-载荷的动态平衡机制

当管道受热伸长ΔL时，弹簧支吊架通过压缩行程S产生反作用力F=K·S，该力需精确抵消管道重量W与热应力σ·A的矢量和。在LNG接收站-162℃低温管道中，弹簧支吊架的特殊镍基合金弹簧在冷缩时需维持载荷变化率≤6%，这要求弹簧刚度公差控制在±3%以内，并通过预压缩量调节实现冷态安装预紧力优化。

3. 非线性振动的耗散特性

针对海洋平台6-15Hz的波浪振动频率，弹簧支吊架通过设计阻尼比ζ=0.25-0.35的粘滞阻尼器，可将振动能量衰减70%以上。某深水钻井船采用的三维弹簧阻尼系统，通过球铰接结构与锥形弹簧的组合，实现了管道多向振动幅度降低58%的突破性效果。

二、弹簧支吊架的技术进化史

1. 第一代：机械式恒力装置（1950-1980）

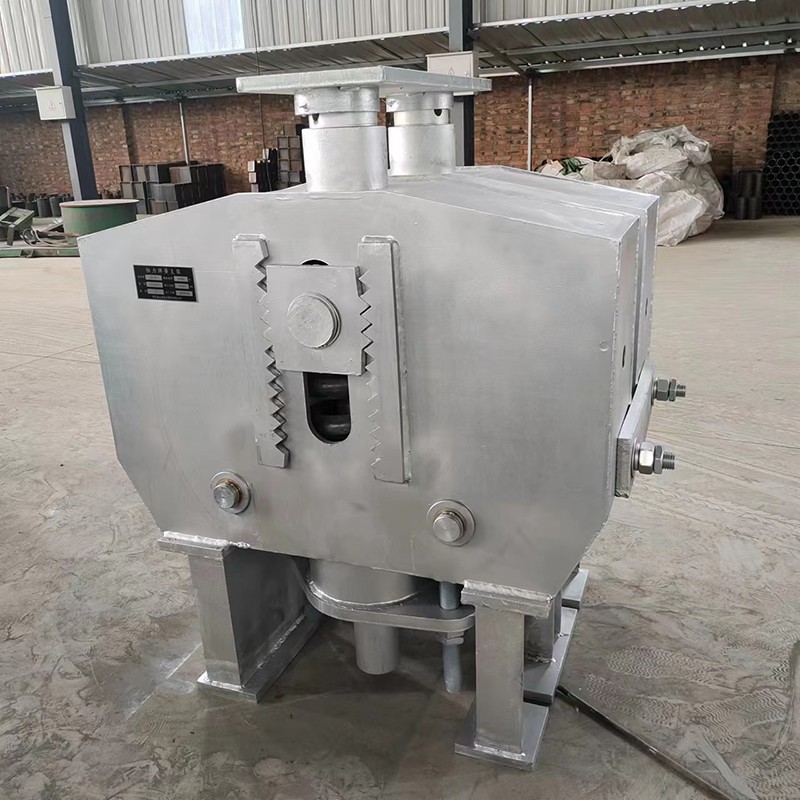

早期恒力弹簧支吊架采用凸轮-杠杆机构，通过几何关系近似实现恒力输出。但受限于加工精度，其载荷偏差高达±15%，某化工厂曾因5%的载荷偏差累积导致管道法兰泄漏事故。

2. 第二代：液压协同系统（1980-2010）

引入液压缸与弹簧的复合结构，通过压力补偿阀实现载荷波动≤±8%。在秦山核电站二期工程中，这种系统成功应对了蒸汽管道启停阶段300℃温差的剧烈变化。

3. 第三代：智能电控单元（2010至今）

配备压电陶瓷作动器和应变传感器的智能弹簧支吊架，可实时调节刚度参数。迪拜某超高层建筑的给水系统，38组智能弹簧支吊架在风振作用下每秒钟完成60次刚度调整，将管道加速度峰值控制在0.3g以下。

三、弹簧支吊架的应用疆界

1. 能源领域的极限挑战

在塔里木盆地超深井开采中，弹簧支吊架需承受井口装置5000m管柱的周期性振动。特殊设计的碟形弹簧组通过非线性刚度特性，将冲击载荷从800kN降至300kN，同时适应-30℃至120℃的环境温度剧变。

2. 航天工程的特殊适配

国际空间站微重力环境下，弹簧支吊架采用形状记忆合金制造，在舱体对接冲击时，通过相变反应吸收90%的动能。其独特的零重力校准系统可确保弹簧预紧力偏差≤0.5N。

3. 城市生命线的隐形守护

东京地下综合管廊中，3000组地震感应型弹簧支吊架能在P波到达后0.8秒内自动切换至抗震模式，通过瞬间提升30%刚度抵御后续S波冲击。2023年能登半岛地震中，该系统使关键管道的损坏率降低76%。

四、关键技术参数与选型规范

1. 载荷-位移曲线的匹配准则

标准工况：选择弹簧刚度使工作点位于曲线线性区40-60%区间

极端工况：预留20%的行程余量应对超设计位移

多支点系统：采用有限元分析优化各点刚度分配，控制载荷偏差≤±10%

2. 环境适应性的特殊处理

腐蚀环境：哈氏合金C-276弹簧在含Cl⁻介质中寿命可达常规304不锈钢的8倍

高温环境：Inconel 718弹簧在650℃下仍能保持刚度稳定性±5%

低温环境：奥氏体不锈钢弹簧经深冷处理（-196℃×24h）后，疲劳寿命提升3倍

3. 安装调试的精度控制

冷态预压缩：按ΔL=α·L·(T_max-T_install)计算预紧量，精度±1mm

热态锁定：在管道升温至设计温度60%时解除运输固定装置

动态测试：采用激振器施加0.5-1.5倍工作载荷进行扫频测试

五、前沿技术创新方向

1. 4D打印智能弹簧

美国劳伦斯实验室研发的梯度金属弹簧，通过微观结构调控实现轴向刚度与径向刚度的解耦控制。在模拟测试中，这种弹簧对多向复合振动的抑制效果提升40%。

2. 磁流变弹性体技术

德国某企业开发的磁控弹簧支吊架，通过改变磁场强度可在0.1秒内将刚度值调整300%。在风电机组塔筒管道中试用时，成功将共振风险降低至原水平的1/8。

3. 数字孪生运维系统

结合BIM与物联网的智能管理平台，可预测弹簧支吊架的剩余寿命。某炼厂应用后，将计划外检修次数从年均12次降至0次，备件库存减少65%。

结语：柔韧之力重塑工业美学

当柔性机器人开始模仿弹簧支吊架的形变智慧，当超材料技术突破胡克定律的限制边界，弹簧支吊架已从简单的机械部件进化为融合材料科学、智能控制、系统工程的前沿载体。在墨西哥湾海底管道与同步轨道卫星推进剂管路的深处，这些充满弹性的守护者正以毫米级的形变消解着千吨级的破坏力。未来的工程图景中，弹簧支吊架或将演变为具有自感知、自决策、自修复能力的智能生命体，用更优雅的力学舞蹈，在刚与柔的永恒辩证中，续写工业文明的安全史诗。
