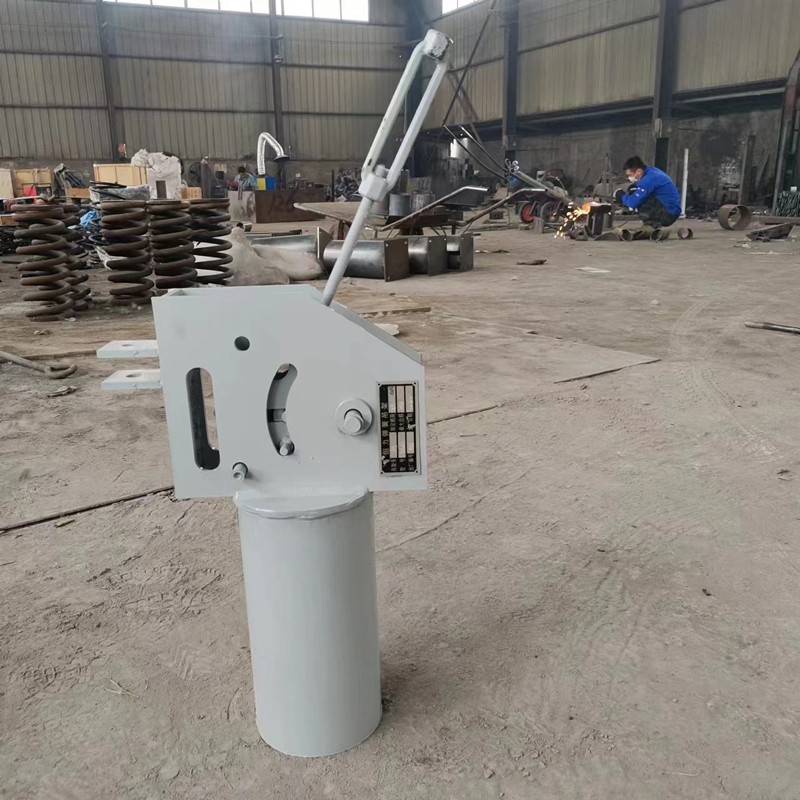

支吊架安装规范:确保管道系统稳定运行时间:2025-04-17 引言:被忽视的工程“安全锁” 2021年某化工厂管道断裂事故的调查报告显示,63%的管道失效源于支吊架安装偏差超过允许值的3倍。这个触目惊心的数据揭示了工程界长期存在的认知误区:支吊架常被视为管道系统的“附属品”,而非决定系统寿命的核心要素。不同于普通机械连接件,支吊架必须精确协调管道自重、介质冲击、热位移及地震载荷的复杂力学关系。从核电站主蒸汽管道的微米级定位精度,到LNG接收站零下162℃工况下的冷缩补偿,再到海上平台抗风浪冲击的阻尼设计,支吊架安装规范构成了工业安全的最后防线。本文将深入解析支吊架安装规范的技术内核,构建从理论到实践的完整技术框架。 一、支吊架分类与力学特性 1. 刚性支吊架:管道系统的力学锚点 刚性支吊架通过焊接或高强螺栓(8.8级以上)实现完全约束,其垂直刚度需达到管道重量的5倍以上。在炼油装置高温重整反应器出口,刚性支吊架需承受超过800kN的持续载荷,安装时需采用激光跟踪仪控制支架立柱垂直度偏差≤1‰。特别在抗震设防烈度9度区域,其基座必须嵌入混凝土结构主筋,形成整体抗震体系。 2. 可变弹簧支吊架:热力补偿的动态平衡 当管道热位移量ΔL>50mm时,必须选用载荷变化率≤25%的变弹簧支吊架。以某超临界机组主蒸汽管道为例,安装时需预压弹簧至冷态工作点,并设置位移标尺实时监测。关键参数包括:弹簧刚度系数K值需与管道线膨胀系数α精确匹配(误差≤±5%),锁定销拆除时机应严格控制在管道升温至设计温度30%的阶段。 3. 恒力支吊架:精密工程的力学魔术 在核电主管道等不允许载荷波动的场景,恒力支吊架通过平行四边形机构将载荷偏差控制在±2%以内。安装时需使用液压校准装置对每个支点进行载荷验证,并采用Inconel 718合金制造枢轴部件以保证在400℃下的长期稳定性。其吊杆偏转角度必须满足tanθ=ΔL/(2H)的几何关系(H为支吊架高度),确保力矩平衡。 二、支吊架安装规范的技术内核 1. 空间定位的三维控制 垂直度控制:采用电子倾角仪监测立柱安装,垂直偏差≤1.5mm/m且总偏差<3mm; 平面坐标定位:基于BIM模型进行全站仪放样,相邻支吊架间距误差≤±10mm; 高程控制:使用精密水准仪进行标高测量,关键节点的高程允许偏差为±2mm。 2. 连接工艺的力学保障 焊接规范:支吊架与钢结构连接需采用J427焊条,焊缝高度≥8mm且进行100%磁粉探伤; 螺栓紧固:M24及以上高强螺栓需使用扭矩-转角法施拧,终拧扭矩偏差≤±5%; 滑动面处理:聚四氟乙烯滑动副表面需涂覆MoS₂润滑剂,摩擦系数控制≤0.08。 3. 动态补偿系统的精密调试 冷态预偏移设置:根据ΔL=α·L·ΔT公式计算预偏量,采用激光测距仪控制预偏精度±1mm; 阻尼器参数标定:液压阻尼器的速度指数n值需通过落锤试验验证,确保在0.15-0.3范围内; 多支点协同调整:采用有限元软件进行载荷分配优化,各支点载荷偏差≤±10%。 三、特殊工况下的安装技术突破 1. 高温管道的热膨胀控制 在乙烯裂解装置(设计温度650℃)中,支吊架必须设置陶瓷纤维隔热层(厚度≥100mm),并通过ANSYS模拟验证热位移轨迹。安装时需预留二次调整空间,在首次升温至80%设计温度时进行热态紧固。 2. 海洋平台的抗振设计 针对南海平台波浪载荷引起的5-15Hz低频振动,支吊架需配置调谐质量阻尼器(TMD)。其质量块重量按管道系统模态质量的5%-10%设计,安装时需进行白噪声激振测试,将振动加速度控制在0.5g以下。 3. 超低温环境的冷缩补偿 LNG管道支吊架采用玻璃钢保冷层与不锈钢螺栓的组合结构,安装时需在常温下预压缩保冷材料至设计厚度的120%。采用光纤光栅传感器监测冷缩位移,实时调整恒力支吊架的载荷输出。 四、质量验收与全生命周期管理 1. 三级验收体系构建 工序验收:对基座混凝土强度(≥C30)、锚栓埋深(≥20d)等关键指标进行100%检查; 系统验收:进行管道充水试验,监测支吊架应变值是否在FE分析结果的±15%范围内; 文档验收:完整保存支吊架安装记录、材料证书及NDT报告,建立可追溯的电子档案。 2. 智能监测技术应用 植入式压电传感器可实时采集支吊架振动频谱,当特征频率偏移>10%时自动报警。某炼厂应用该技术后,支吊架故障预警时间提前至事故发生前1200小时。 3. 全寿命维护策略 制定基于风险的检测(RBI)计划,对海岸区域支吊架每6个月进行盐雾腐蚀检测(涂层厚度损失>30μm需修复)。建立支吊架健康指数模型,将剩余寿命预测精度提升至85%以上。 结语:从规范执行到技术进化的新维度 当数字孪生技术将支吊架安装精度推进至亚毫米级,当形状记忆合金开始自主调节管道载荷分布,支吊架安装规范正经历从经验准则到智能算法的质变。但无论技术如何迭代,对牛顿第三定律的深刻理解、对材料性能的极限掌控、对工程场景的敬畏之心,始终是支吊架安装规范的核心价值。唯有将规范条文转化为每个螺栓的精准扭矩、每条焊缝的完美成型、每次调试的数据闭环,才能在充满不确定性的工业环境中,铸就管道系统百年寿命的确定性基石。 |
