如何搭建支吊架图集

在现代机电工程、管道系统及建筑设施中，支吊架作为支撑管道的核心结构，其设计标准化与施工规范性直接影响工程质量和安全。支吊架图集作为技术指导文件，不仅能够统一施工标准，还能优化资源配置、减少设计误差。本文将从技术逻辑和实践路径出发，系统阐述如何科学搭建一套完整的支吊架图集。

一、明确支吊架图集的框架与分类

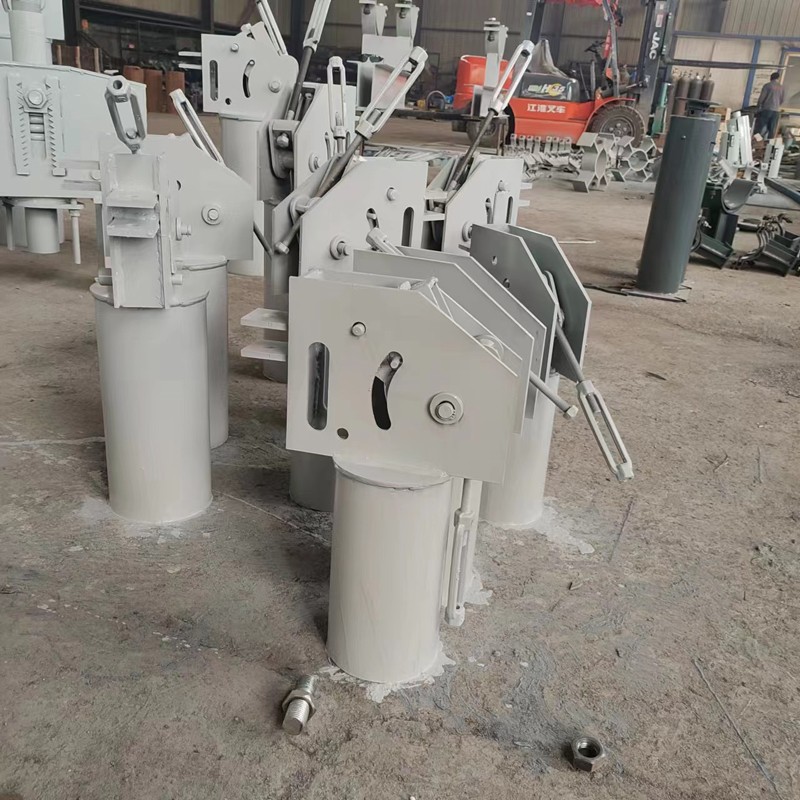

搭建支吊架图集的首要任务是建立清晰的分类体系。根据应用场景和功能需求，支吊架可分为承重型、防震型、限位型等多种类别。例如，固定支架适用于需严格控制位移的管道系统，而弹簧支架则用于补偿热胀冷缩引起的形变。图集需涵盖常见形式如“Π”型、“T”型、“三角”型支架，以及特殊场景下的减震支架、防晃支架等。同时，需结合《室内管道支架及吊架》03S402、《风管支吊架》03K132等国家标准图集，确保设计符合行业规范。

此外，图集应包含材料选型、尺寸参数、荷载计算等内容。例如，型钢规格需根据管道重量、介质温度及外力因素进行力学验算，并标注螺栓孔径、焊接工艺等细节，避免施工中因参数模糊导致返工。

二、整合三维建模与深化设计

现代工程中，BIM技术的应用为支吊架图集的搭建提供了高效工具。通过三维建模，可直观呈现管线排布与支吊架的空间关系，解决碰撞问题并优化净高。例如，地库机电管线深化设计时，需遵循“小管让大管”“有压让重力”等避让原则，优先定位排水管、风管等大尺寸管线，再协调桥架、水管等。

在建模过程中，需重点标注支吊点的位置与承载结构着力点，使用实心圆“●”表示管道支点，“×”表示结构着力点，并注明与基准线的相对尺寸。对于热位移显著的管道，支吊架需预留偏装余量，确保冷热状态下的稳定性。

三、规范施工工艺与验收标准

支吊架图集需明确施工流程及质量控制要点。例如，型钢切割必须采用机械方式，避免气割造成的变形；支架端部需打磨圆角以减少应力集中，焊接部位应饱满无虚焊。对于空调水管道木托支架，需确保木托厚度与保温层一致，扁钢卡环与螺杆满焊连接，并预留5~8mm的收缩余量。

验收标准方面，图集需规定支架间距、防腐处理、防冷桥措施等。例如，金属管道立管支架在楼层高度≤5m时每层设1个，距地面1.5~1.8m；塑料管道需加衬非金属垫片；风管水平安装时，长边＞400mm的间距不超过3m。

四、动态优化与项目适配

支吊架图集并非一成不变，需根据项目特点进行动态调整。例如，大型工业厂房需增加抗震支架设计，而医院、实验室等场所需考虑静音需求，采用减震橡胶垫。对于创优项目，可引入工厂化预制组合支架，提升安装效率并减少现场焊接。

此外，图集应包含常见问题解决方案，如管道与建筑结构冲突时的支吊架位移方案、极端温度下的材料膨胀系数修正等，形成从设计到运维的全周期技术支撑。

结语

支吊架图集的搭建是一项融合工程设计、施工经验与技术标准的系统性工作。它不仅为工程提供“技术蓝图”，更是保障安全、提升效率的关键工具。未来，随着智能建造与绿色施工理念的深化，支吊架图集将朝着数字化、模块化方向持续演进，为复杂工程提供更精准、更高效的解决方案。
