河北支吊架选型方案

引言

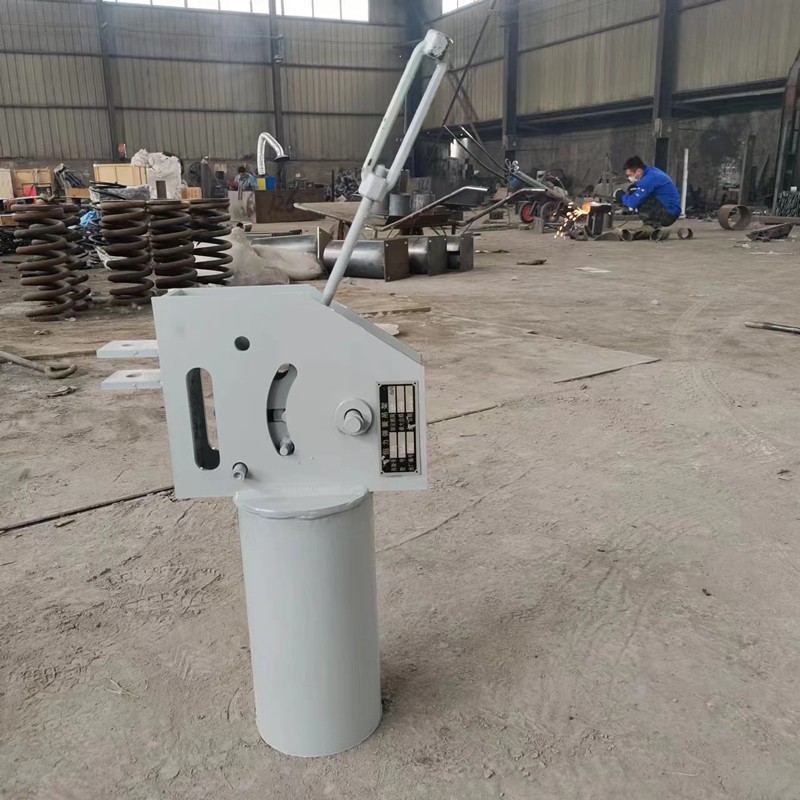

随着河北省工业化进程的加快及城市基础设施的完善，管道系统在能源、化工、建筑等领域的应用日益广泛。支吊架作为管道系统的核心支撑结构，其选型合理性直接关系到工程的安全性与经济性。本文结合河北地区的工程特点与气候条件，从选型原则、计算要点、施工规范等方面，系统阐述支吊架选型方案，为实际工程提供参考。

一、支吊架选型原则

1、荷载适应性

支吊架需根据管道自重、介质重量、保温层重量及附加荷载（如风荷载）综合设计。垂直荷载通常按标准荷载的1.35倍分项系数计算，水平荷载取垂直荷载的0.3倍。在河北冬季低温环境下，需额外考虑管道热胀冷缩产生的应力。

2、结构匹配性

立管支架：楼层高度≤5m时每层设置1个，＞5m时每层≥2个；无支管接出时，安装高度宜为1.2-1.6m。

横管吊架：直线段间距需符合规范，且应设置在接头、三通、弯头等关键部位，与接头净距150-300mm。

3、材质选择

河北地区推荐采用Q235碳钢型材，螺栓选用8.8级高强度镀锌材质，锚固件需热浸锌处理以增强耐腐蚀性。对于重载场景（如化工管道），可选用槽钢截面模量≥25.3cm³的型号（如16#槽钢）。

二、支吊架计算要点

1、荷载计算

以DN400无缝钢管为例，单根4.8m管段满水重量约1104kg，垂直荷载需乘以1.35分项系数，水平荷载按0.3倍计算，并通过弯矩公式验证槽钢抗弯强度。

2、横担抗弯验算

采用公式：

3、膨胀螺栓选型

河北地区推荐使用M12或M16高强螺栓，单颗M12螺栓允许剪力8.93kN，需根据支架总荷载（如22kN）计算螺栓数量，并预留5倍安全系数。

三、施工规范与本地化建议

1、制作与安装

焊接工艺：采用机械切割下料，焊缝需防腐处理，必要时进行探伤检测。

成品保护：材料需干燥存放，避免腐蚀；高空作业需同步安装防晃支架。

2、本地化适配

气候适应性：河北冬季寒冷，需选用低温韧性好的钢材，并加强支吊架节点防冻胀设计。

产业资源利用：优先选择本地优质供应商（如河北宝诚科技），其管廊支架产品通过抗震认证，可提供全周期服务。

四、典型案例分析

以某河北化工厂DN400双管支架为例：

选型方案：采用12.6#槽钢横担，搭配12个M12膨胀螺栓；

验算结果：槽钢抗弯强度81.3N/mm²＜215N/mm²，螺栓总承载力107.16kN＞22kN，满足安全要求。

结语

支吊架选型是管道工程中技术性与经济性并重的环节。针对河北地区的工程需求，需综合荷载计算、材质优化、施工规范及本地资源整合，构建安全、高效的支撑体系。未来，随着装配式支吊架技术的普及（如模块化槽钢组件），河北工程建设将进一步提升标准化与可持续性。
